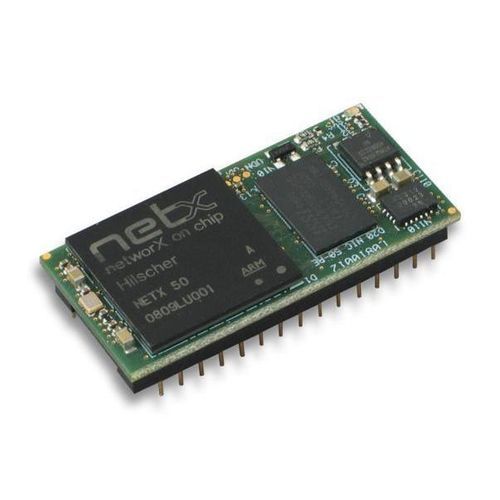

フィールドバス通信モジュール NIC 50-RE

EtherCATPowerlinkModbus

製品概要
NIC 50-RE は、低コストのフィールド機器向けに設計された DIL-32 のシングルチップ通信ICで、リアルタイムイーサネットのスレーブとして動作します。バーコードリーダー、識別システム、バルブ集積器、I/O ブロックなどの周辺機器に対して、UART や SPI といったシリアルホストインターフェースでコンパクトなネットワーク接続を提供します。Hilscher netX ネットワークコントローラをベースに、2ポートスイッチとハブを内蔵したリアルタイムイーサネット／フィールドバスインターフェースを統合しています。異なるファームウェアを読み込むことで1つのハードウェアで複数の通信システムに対応可能で、アプリケーションのペイロードはシリアルインターフェース経由の簡単な読み書きコマンドでやり取りされます。Modbus RTU はシリアルプロトコルとして実装されており、外部シフトレジスタ経由の直接 I/O 制御によりホストプロセッサ不要の簡易アプリケーションも可能です。netX 技術により10年の供給保証が提供されます。

特長

• 低コストフィールド機器向け DIL-32 通信IC
• UART または SPI による Modbus RTU ホスト接続
• ファームウェアで複数の Real-Time Ethernet システムに対応する単一ハードウェア
• 外部シフトレジスタによる直接 I/O データ接続（同期シリアル）
• 統一インターフェースによりネットワーク間での設計再利用が容易
• 組み込み Web サーバー経由のファームウェア更新に対応

対応プロトコル

• Modbus RTU Slave
• Modbus RTU Master
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

注文情報（表）
製品名 | 品番 | 簡易説明
NIC 50-RE | 1541.100/ECS | DIL-32 通信 IC - リアルタイムイーサネット スレーブ

仕様

• 型番: NIC 50-RE
• ブランド: Hilscher
• フォームファクタ: DIL-32 通信 IC
• ベース: Hilscher netX ネットワークコントローラ（シングルチップモジュール）
• ホストインターフェース: UART、SPI（シリアル）
• サポートされるシリアルプロトコル: Modbus RTU
• 統合コンポーネント: 2ポートスイッチおよびハブを備えたリアルタイムイーサネット／フィールドバスインターフェース
• 直接 I/O: 外部シフトレジスタ経由（同期シリアル I/O 制御）
• ファームウェア: 複数の Real-Time Ethernet システムをサポートするため交換可能；組み込み Web サーバー経由でのファームウェア更新対応
• 対応プロトコル: Modbus RTU Slave/Master、VARAN Client、Sercos Slave、PROFINET IO-Device、POWERLINK Controlled Node、Modbus/TCP Server/Client、EtherNet/IP Adapter、EtherCAT Slave
• 品番（注文コード）: 1541.100/ECS
• 供給保証: 10 年の供給保証（netX 技術による）
