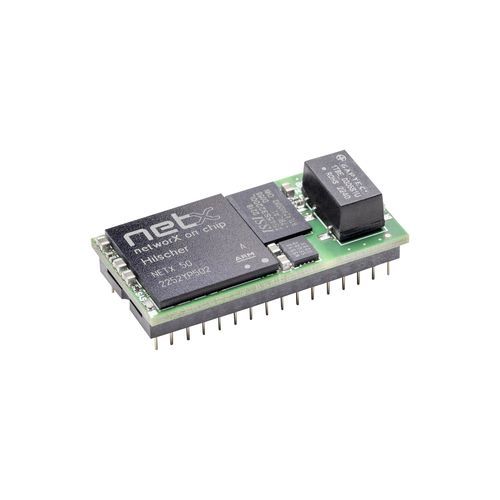

シリアル通信モジュール NIC 50-DPS

PROFIBUS-DPModbus RTUUART(非同期シリアル通信)

製品概要
NIC 50-DPSは、PROFIBUS DPスレーブとして設計されたコンパクトなDIL-32通信用ICで、ホストプロセッサを持たない簡易スレーブ機器の通信を提供します。netICはHilscher社のnetXネットワークコントローラをベースとしたシングルチップモジュールで、統合された2ポートスイッチとハブを含むフィールドバスまたはリアルタイムイーサネットインターフェースの全コンポーネントを内蔵しています。別のファームウェアをロードすることで、単一のnetICが複数の通信システムに対応できます。アプリケーションのペイロードはシリアルインターフェース（UART、SPI）を介して単純な読み書きコマンドでホストとやり取りされます。広く利用されているModbus RTUプロトコルがシリアルプロトコルとして実装されています。従来のシフトレジスタは同期シリアルインターフェース経由でデジタルI/Oとして制御可能で、単純なI/Oのみのアプリケーションはホストプロセッサを必要としません。

ハイライト

• ローコストなフィールド機器向けのコンパクトなDIL-32通信モジュール
• SPIまたはUART経由のModbus RTUによるホスト接続
• バスロジックを含むPROFIBUS DPスレーブインターフェース
• 外部シフトレジスタ経由の直接I/Oデータ接続
• 統一インターフェースとファームウェアの柔軟性により複数ネットワークでの同一設計が可能

サポートプロトコル

• Modbus RTU Slave
• Modbus RTU Master
• PROFIBUS DP Slave

注文情報（抜粋）
製品名 | 部品番号 | 簡易説明
NIC 50-DPS | 1541.420/DPS | DIL-32 通信用IC - PROFIBUS DP Slave

注意事項
netXテクノロジーは10年間の供給保証を提供します。netICは低スループット機器向けにシリアルホストインターフェース（UART、SPI）を使用し、シンプルなI/O専用アプリケーション向けにシフトレジスタへの直接接続をサポートします。ファームウェアは他のフィールドバスやリアルタイムイーサネットシステム向けに変更可能です。

技術仕様

• フォームファクタ：DIL-32 通信用IC
• モデル：NIC 50-DPS
• 部品番号：1541.420/DPS
• ホストへの主要インターフェース：SPIまたはUART（Modbus RTU）
• ネットワークインターフェース：バスロジックを含むPROFIBUS DPスレーブ
• 直接I/O：外部同期シフトレジスタ経由
• ベース：Hilscher netX ネットワークコントローラ
• 機能：統合2ポートスイッチおよびハブを備えたシングルチップモジュール；複数通信システム対応のためファームウェア変更可能
• 供給保証：10年（netXテクノロジー）
