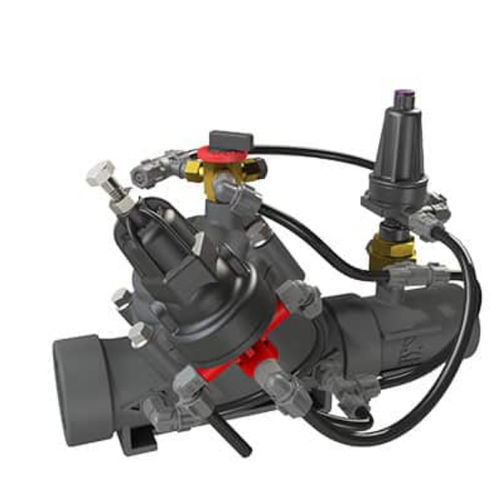

Válvula de diafragma IR-172-50-3W-Xt

de acionamento hidráulicode ajustepiloto

Visão geral
A válvula de controle de fluxo e redutora de pressão BERMAD IR-172-50-3W-XZt é uma válvula controlada por diafragma e acionada hidraulicamente, concebida para limitar a procura do sistema a um máximo predefinido, manter uma pressão constante a jusante reduzida e responder a comandos hidráulicos de fecho. Otimizada para irrigação e distribuição em campo.

Principais características

• Controle de fluxo acionado pela pressão da linha para limitar a taxa de enchimento e evitar pedidos excessivos
• Mantém a pressão reduzida predefinida a jusante para a estabilidade das redes de irrigação
• Piloto de fluxo hidromecânico tipo pá ajustável sem perda de carga adicional
• Ajuste simples de fluxo e pressão com ampla faixa de regulagem

Design e materiais

• Construção em compósito de engenharia para durabilidade em ambientes agrícolas
• Adaptável no local a diversos tipos de conexões finais
• Resistência a produtos químicos e cavitação para maior vida útil

Corpo de válvula hYflow 'Y'

• Design "Look Through" para mínima obstrução
• Capacidade de fluxo ultra-alta com baixa perda de pressão — adequado para redes principais e estações de filtração

Diafragma unitizado Flexible Super Travel (FST) e obturador guiado

• Regulação precisa e estável com fecho suave
• Requer baixa pressão de atuação
• Previne erosão e distorção do diafragma para fiabilidade em campo
• Inspeção e manutenção in-line simples para reduzir tempos de inatividade

Aplicações típicas

• Controle de enchimento de condutas de irrigação
• Sistemas redutores de pressão para redes de distribuição
• Múltiplos sistemas de consumidores independentes e ramais
• Sistemas sujeitos a variações de pressão de fornecimento
• Sistemas de irrigação mecanizada e pivôs centrais
• Estações de filtração e linhas de lavagem

Características adicionais / opções

• M : Fecho mecânico (exclui tamanhos 4"L, 6"R)
• 5 : Ponto de teste em plástico
• V3 : Adaptadores Victaulic PVC 3"
• V4 : Adaptadores Victaulic PVC 4"

Características / especificações técnicas

• Modelo: IR-172-50-3W-XZt
• Série: Série 100
• Tipo de operação: Acionada hidraulicamente, válvula de controle por diafragma
• Tipos de controle: Controle 3 vias; controle hidráulico remoto; seletor manual
• Piloto de fluxo: Piloto hidromecânico tipo pá ajustável (sem perda de carga adicionada)
• Corpo de válvula: hYflow 'Y' design "Look Through" para alto fluxo e baixa perda de pressão
• Diafragma: Flexible Super Travel (FST) unitizado com obturador guiado
• Materiais: Compósito de engenharia, resistente a químicos e cavitação
• Aplicações principais: Cabeças de controlo de campo, irrigação mecanizada, estações de filtração
• Referência interna / código (barcode): 127455
