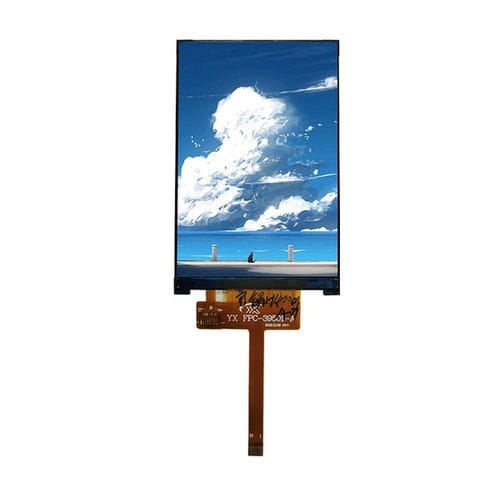

Módulo de visualização TFT LCD YX39501B

TNem cores320 x 480

Visão geral do produto
O Yousee YX39501B é um módulo LCD TFT de 3.95 inch com resolução 320×480 e driver ST7796S. Projetado para painéis de controlo industriais, dispositivos portáteis e HMI embarcadas, utiliza um painel a-Si TN transmissivo positivo otimizado para visão a 12 O'Clock, proporcionando legibilidade frontal e luminância estável em aplicações de orientação fixa. A interface SPI facilita a integração com MCU em sistemas embarcados de baixo custo.

Especificações principais

• Model: YX39501B
• Display size: 3.95 inch
• Resolution: 320 (RGB) × 480
• LCD type: a-Si TFT-LCD, Positive Transmissive (TN)
• Active area: 55.68 × 83.52 mm
• Outline dimensions: 60.20 × 94.00 × 2.39 mm
• Pixel pitch: 0.174 × 0.174 mm
• Viewing direction: 12 O'Clock
• Driver IC: ST7796S
• Interface: SPI

Mecânica e integração
Dimensões externas e desenhos mecânicos são fornecidos para corte do painel e montagem. A espessura de 2.39 mm suporta designs embarcados compactos; consulte o desenho mecânico para posicionamento de conectores e pontos de fixação.

Óptica e desempenho

• Resolution: 320 × 480
• Typical luminance: 300 cd/m²
• Contrast ratio: 500:1
• Color gamut: 60%
• Response time: 16 ms
• Luminance uniformity: 80%
• Viewing angle (CR ≥ 10): 60° (L/R/U), 55° (D)

Condições ambientais

• Operating temperature: -20°C to +70°C
• Storage temperature: -30°C to +80°C
• Humidity: ≤ 90% RH (60°C)

Aplicações

• Painéis de controlo industriais e sistemas HMI embarcados
• Dispositivos portáteis e instrumentos de mão
• Medidores, terminais médicos e outros ecrãs de orientação fixa
