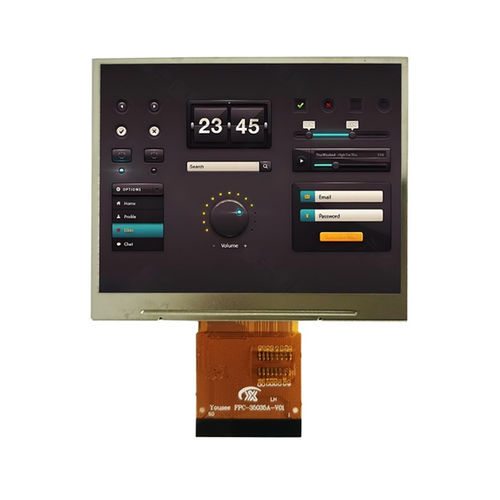

Módulo de visualização TFT LCD YX35002A

em cores640 x 4803,5"

Visão geral do produto
O YX35002A é um módulo de ecrã TFT LCD de 3,5 polegadas da Yousee, com resolução RGB 640×480 e interface MIPI DSI. Projetado para HMI industriais, terminais médicos, sistemas POS e plataformas embarcadas, oferece ângulo de visão completo (All O’Clock), clareza ao nível VGA e utiliza o driver ST7703. O módulo suporta transmissão de dados MIPI em alta velocidade e é compatível com sistemas embarcados baseados em Linux, Android e soluções profissionais. O formato compacto de 3,5 polegadas fornece mais área útil do que ecrãs QVGA/WQVGA.

Especificações básicas
Item | Specification
Tamanho do ecrã: 3,5 polegadas
Tipo de LCD: a-Si TFT, transmissivo
Resolução: 640 (RGB) × 480
Área ativa: 70,08 × 52,56 mm
Dimensões externas: 76,9 × 63,9 × 3,1 mm
Pitch de pixel: 0,1095 × 0,1095 mm
Direção de visualização: All O’Clock
Driver IC: ST7703
Interface: MIPI DSI

Características ópticas
Resolução: 640 × 480
Relação de contraste: 800 : 1
Gama de cores: 60%
Uniformidade de luminância: 80%
Ângulo de visão (CR ≥ 10): 80° (todas as direções)
Tempo de resposta: 25 ms

Condições de operação
Temperatura de funcionamento: -20°C ~ +70°C
Temperatura de armazenamento: -30°C ~ +80°C
Humidade: ≤ 90% RH (60°C)

Desenho mecânico
Desenho mecânico e imagem dimensional fornecidos para montagem e referências de contorno; consultar imagens do produto para detalhes completos.

Aplicações típicas

• HMI industrial
• Terminais médicos
• Sistemas POS
• Plataformas embarcadas (Linux/Android/sistemas profissionais)

Especificações técnicas

• Modelo: YX35002A
• Tamanho do ecrã: 3,5 polegadas
• Resolução: 640 (RGB) × 480 (VGA)
• Tipo de LCD: a-Si TFT, transmissivo
• Área ativa: 70,08 × 52,56 mm
• Dimensões externas: 76,9 × 63,9 × 3,1 mm
• Pitch de pixel: 0,1095 × 0,1095 mm
• Direção de visualização: All O’Clock (ângulo de visão completo)
• Driver IC: ST7703
• Interface: MIPI DSI
• Relação de contraste: 800:1
• Gama de cores: 60%
• Uniformidade de luminância: 80%
• Ângulo de visão (CR ≥ 10): 80° (todas as direções)
• Tempo de resposta: 25 ms
• Temperatura de funcionamento: -20°C a +70°C
• Temperatura de armazenamento: -30°C a +80°C
• Humidade: ≤ 90% RH (60°C)
