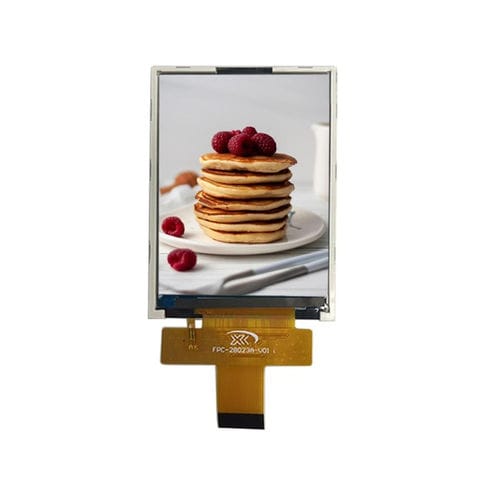

Módulo de visualização TFT LCD YX30001A

IPSem cores360 x 640

Visão geral do produto
O YX30001A é um módulo de ecrã TFT-LCD de 3,0 polegadas com resolução 360 × 640 RGB e interface MIPI DSI. Controlado pelo ST7701S, oferece ângulo de visão All O’Clock (IPS) e perfil fino de 2,40 mm, adequado para sistemas embebidos e terminais industriais com espaço limitado.

Principais características

• Tamanho do ecrã: 3,0 polegadas
• Resolução: 360 (RGB) × 640
• Tipo de LCD: TFT-LCD, transmissivo
• Direção de visualização: IPS / All O’Clock
• Driver IC: ST7701S
• Interface: MIPI DSI
• Retroiluminação: LED brancas × 4

Especificações básicas
Item: Especificação
Tamanho do ecrã: 3,0 polegadas
Tipo de LCD: TFT-LCD, transmissivo
Resolução: 360 (RGB) × 640
Área ativa: 36,72 × 65,28 mm
Dimensões externas: 42,64 × 74,51 × 2,40 mm
Pitch de pixel: 0,102 × 0,102 mm
Direção de visualização: All O’Clock (IPS)
Driver IC: ST7701S
Interface: MIPI DSI
Retroiluminação: LED brancas × 4
Tensão de entrada LCM: 2,8 ±0,1 V

Mecânica
Projeto mecânico compacto com perfil fino de 2,40 mm para integração em instrumentos portáteis e invólucros com espaço reduzido. Desenho mecânico disponível na página do produto.

Características ópticas
Parâmetro: Típico
Resolução: 360 × 640
Relação de contraste: 250 : 1
Gama de cores: 70%
Luminância: 300 cd/m²
Uniformidade de luminância: 60%
Ângulo de visão (CR ≥ 10): 80° (todas as direções)
Tempo de resposta: 30 ms

Condições de operação
Item: Faixa
Temperatura de operação: -20°C ~ +70°C
Temperatura de armazenamento: -30°C ~ +80°C
Humidade: ≤ 90% RH (60°C)

Notas de aplicação
Projetado para plataformas baseadas em Linux e Android e para sistemas embebidos de alto desempenho. Aplicações típicas: instrumentos portáteis, terminais médicos, sistemas POS e controladores inteligentes que exigem elevada qualidade de visualização em espaço reduzido.

Especificações técnicas

• Modelo: YX30001A
• Tamanho do ecrã: 3,0 polegadas
• Resolução: 360 × 640 (RGB)
• Tipo de LCD: TFT-LCD, transmissivo
• Área ativa: 36,72 × 65,28 mm
• Dimensões externas: 42,64 × 74,51 × 2,40 mm
• Pitch de pixel: 0,102 × 0,102 mm
• Direção de visualização: All O’Clock (IPS)
• Driver IC: ST7701S
• Interface: MIPI DSI
• Retroiluminação: LED brancas × 4
• Tensão de entrada LCM: 2,8 ±0,1 V
• Luminância: 300 cd/m²
• Relação de contraste: 250 : 1
• Tempo de resposta: 30 ms
• Temperatura de operação: -20°C ~ +70°C
• Temperatura de armazenamento: -30°C ~ +80°C
• Humidade: ≤ 90% RH (60°C)
