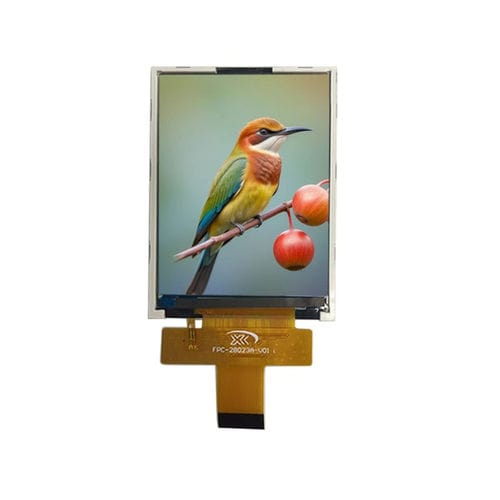

Módulo de visualização TFT LCD YX28023A

IPSem cores480 x 640

Visão geral
O YX28023A é um módulo de display TFT LCD de 2,8 polegadas de alta resolução com 480×640 RGB e interface MIPI DSI, projetado para aplicações embarcadas avançadas e terminais inteligentes. Com alta densidade de pixels e ângulo de visão All-O’Clock (IPS), este módulo fornece imagens nítidas, gráficos suaves e desempenho de cor consistente em qualquer direção. Alimentado pelo driver ST7701S, suporta transmissão de dados em alta velocidade e é adequado para plataformas embarcadas baseadas em Linux, Android e sistemas de alto desempenho. Seu design mecânico fino e contorno compacto permitem fácil integração em instrumentos portáteis, controladores inteligentes, terminais POS e dispositivos médicos onde é necessária alta qualidade de display com espaço limitado.

Especificações básicas
Tamanho do display: 2,8 inch
Tipo de LCD: TFT-LCD, transmissivo
Resolução: 480 (RGB) × 640
Área ativa: 43,20 × 57,60 mm
Dimensões externas: 50,00 × 69,20 × 2,34 mm
Pitch de pixel: 0,090 × 0,090 mm
Direção de visualização: All O’Clock (IPS)
Driver IC: ST7701S
Interface: MIPI DSI
Backlight: LED branco × 4
Tensão de entrada LCM: 2,8 V (typ.)

Desenho mecânico
Desenho mecânico e contorno do módulo fornecidos para referência de integração e montagem.

Características ópticas
Resolução: 480 × 640
Relação de contraste: 800 : 1
Gama de cores: 60%
Luminância: 300 cd/m² (typ.)
Uniformidade de luminância: 80%
Ângulo de visão (CR≥10): 80° (todas as direções)
Tempo de resposta: 35 ms

Características elétricas
Tensão analógica (VCC): 2,8 V (typ.)
Tensão lógica (IOVCC): 1,8 V (typ.)
Faixa de tensão de entrada: 1,65 – 3,3 V

Características do backlight
Tipo de LED: LED branco
Quantidade de LED: 4 pcs
Tensão direta: 3,2 V
Corrente de condução: 80 mA

Condições de operação
Temperatura de operação: -20°C ~ +70°C
Temperatura de armazenamento: -30°C ~ +80°C
Umidade: ≤ 90% RH (60°C)

Características / Especificações técnicas

• Modelo: YX28023A
• Marca: Yousee
• Tamanho do display: 2,8 inch
• Resolução: 480 × 640 (RGB)
• Tipo de LCD: TFT-LCD, transmissivo, visão IPS
• Interface: MIPI DSI
• Driver IC: ST7701S
• Área ativa: 43,20 × 57,60 mm
• Dimensões externas: 50,00 × 69,20 × 2,34 mm
• Pitch de pixel: 0,090 × 0,090 mm
• Backlight: 4 × LEDs brancos (Tensão direta 3,2 V, Corrente 80 mA)
• Luminância típica: 300 cd/m²; uniformidade 80%
• Relação de contraste: 800:1; gama de cores ≈ 60%
• Ângulo de visão: All O’Clock, 80° (CR≥10)
• Tempo de resposta: 35 ms
• Tensão de entrada LCM: 2,8 V (typ.); tensão I/O lógica 1,8 V; faixa de entrada 1,65–3,3 V
• Faixa de temperatura de operação: -20°C a +70°C; armazenamento: -30°C a +80°C
