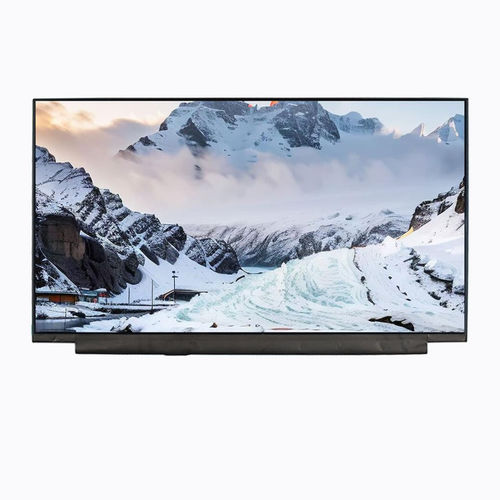

Módulo de visualização TFT LCD YX21520376811FA-LP8

IPSem cores1920 x 1080

Visão geral do produto
O YX21520376811FA-LP8 da Yousee é um módulo de ecrã LCD TFT IPS de 21,5 polegadas com resolução 1920×1080 (Full HD) e interface LVDS. Projetado para monitores industriais, painéis HMI, plataformas embarcadas e equipamentos de visualização profissional que exigem grande tamanho de ecrã, amplos ângulos de visão e operação estável a longo prazo.

Principais características

• 21,5" Full HD (1920×1080) IPS TFT-LCD, transmissivo
• All-O'Clock (amplos ângulos de visão com uniformidade de brilho e cor)
• Interface LVDS para transmissão de sinal robusta e melhor imunidade a interferências em ambientes industriais
• Retroiluminação LED branca
• Modo de visualização Normally Black; arranjo de pixels em faixa vertical RGB

Especificações básicas (tabela)
Tamanho do ecrã: 21,5 polegadas
Tipo de LCD: IPS TFT-LCD, transmissivo
Modo de visualização: Normally Black
Resolução: 1920 (RGB) × 1080
Área ativa: 476.06 × 267.79 mm
Dimensões externas: 495.60 × 292.20 × 11.50 mm
Pitch de pixel: 0.24825 × 0.24825 mm
Arranjo de pixels: faixa vertical RGB
Direção de visão: All-O'Clock (IPS)
Interface: LVDS
Retroiluminação: LED branca

Características ópticas (tabela)
Resolução (típ.): 1920 × 1080
Taxa de contraste (típ.): 1000 : 1
Gama de cores (típ.): 72% NTSC
Luminância (típ.): 250 cd/m²
Uniformidade de luminância (típ.): 80%
Ângulo de visão (CR ≥ 10): 85° / 85° / 85° / 85°
Tempo de resposta (típ.): 30 ms

Condições de operação (tabela)
Temperatura de operação: 0°C ~ +50°C
Temperatura de armazenamento: -20°C ~ +60°C

Desenho mecânico
Dimensões externas e desenho mecânico fornecidos para referência de integração e montagem: exterior 495.60 × 292.20 × 11.50 mm; área ativa 476.06 × 267.79 mm.

Notas de aplicação

• Indicada para monitores industriais, HMI, plataformas embarcadas e equipamentos de visualização profissional.
• A interface LVDS é recomendada em ambientes industriais eletricamente ruidosos devido à sua transmissão robusta e resistência a EMI.
• A tecnologia IPS assegura contraste estável e cores precisas em amplos ângulos de visão — adequada para painéis operacionais e salas de controlo.

Especificações técnicas

• Modelo: YX21520376811FA-LP8
• Marca: Yousee
• Tamanho do ecrã: 21,5 polegadas
• Resolução: 1920 (RGB) × 1080 (Full HD)
• Tipo de LCD: IPS TFT-LCD, transmissivo
• Modo de visualização: Normally Black
• Direção de visão: All-O'Clock (IPS)
• Interface: LVDS
• Área ativa: 476.06 × 267.79 mm
• Dimensões externas: 495.60 × 292.20 × 11.50 mm
• Pitch de pixel: 0.24825 × 0.24825 mm
• Arranjo de pixels: faixa vertical RGB
• Retroiluminação: LED branca
• Taxa de contraste: 1000 : 1 (típ.)
• Gama de cores: 72% NTSC (típ.)
• Luminância: 250 cd/m² (típ.)
• Uniformidade de luminância: 80% (típ.)
• Ângulo de visão (CR ≥ 10): 85° / 85° / 85° / 85°
• Tempo de resposta: 30 ms (típ.)
• Temperatura de operação: 0°C ~ +50°C
• Temperatura de armazenamento: -20°C ~ +60°C
