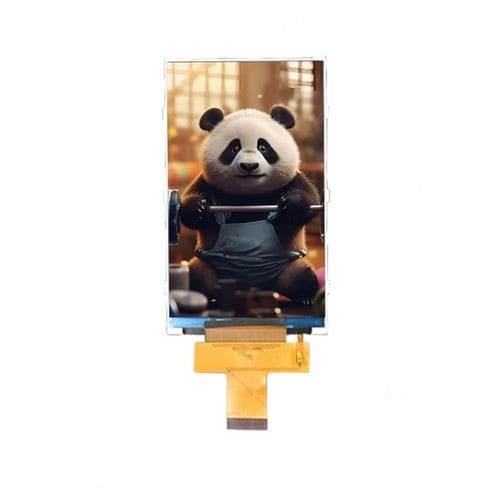

Módulo de visualização TFT LCD YX43022A

IPSem cores800 x 480

Visão geral do produto
O YX43022A (Yousee) é um módulo de visor TFT LCD IPS de 4,3" com resolução 800×480 (WVGA) e interface LVDS, projetado para sistemas de controlo industriais, terminais embutidos, equipamentos médicos e aplicações HMI profissionais. A tecnologia IPS e o ângulo de visão All-O’Clock asseguram reprodução de cores consistente e qualidade de imagem estável em qualquer direção. O driver ST7262 suporta transmissão LVDS fiável para transferência de dados em alta velocidade e baixo ruído. O formato compacto de 4,3" e a luminância de 500 cd/m² tornam o módulo adequado para equipamentos interiores e semi-exteriores que exigem visibilidade clara e desempenho de visualização preciso.

Especificações básicas
Item — Especificação
Tamanho do visor — 4,3 polegadas
Tipo de LCD — IPS TFT-LCD, Transmissivo
Resolução — 800 (RGB) × 480
Área ativa — 95.04 × 53.86 mm
Dimensões externas — 105.4 × 67.15 × 3.0 mm
Pitch de pixel — 0.1926 × 0.1926 mm
Direção de visualização — All-O’Clock
Driver IC — ST7262
Interface — LVDS

Desenho mecânico
Desenhos mecânicos e imagens das dimensões são fornecidos para referência de montagem e integração.

Características ópticas
Parâmetro — Típico
Resolução — 800 × 480
Relação de contraste — 800 : 1
Gama de cores — 60%
Luminância — 500 cd/m²
Uniformidade de luminância — 80%
Ângulo de visualização (CR ≥ 10) — 80° (todas as direções)
Tempo de resposta — 25 ms

Condições de funcionamento
Item — Faixa
Temperatura de funcionamento — -20°C ~ +70°C
Temperatura de armazenamento — -30°C ~ +80°C
Humidade — ≤ 90% HR (60°C)

Especificações técnicas

• Modelo: YX43022A
• Tamanho do visor: 4,3 polegadas
• Resolução: 800 (RGB) × 480 (WVGA)
• Tipo de LCD: IPS TFT-LCD, Transmissivo
• Interface: LVDS
• Driver IC: ST7262
• Área ativa: 95.04 × 53.86 mm
• Dimensões externas: 105.4 × 67.15 × 3.0 mm
• Pitch de pixel: 0.1926 × 0.1926 mm
• Relação de contraste: 800:1
• Gama de cores: 60%
• Luminância: 500 cd/m²
• Uniformidade de luminância: 80%
• Ângulo de visualização: All-O’Clock, 80° (todas as direções)
• Tempo de resposta: 25 ms
• Temperatura de funcionamento: -20°C ~ +70°C
• Temperatura de armazenamento: -30°C ~ +80°C
• Humidade: ≤ 90% HR (60°C)
