Módulo de visualização TFT LCD YX08017482717NA
TNem cores1024 x 768

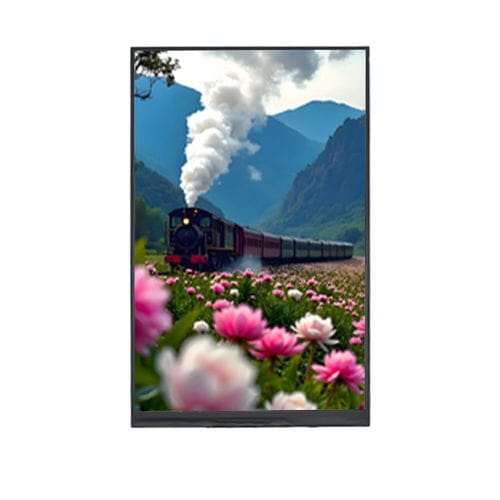

Módulo de visualização TFT LCD - YX08017482717NA - Shenzhen Yousee Technology Co., Ltd. - TN / em cores / 1024 x 768
Módulo de visualização TFT LCD - YX08017482717NA - Shenzhen Yousee Technology Co., Ltd. - TN / em cores / 1024 x 768
Guardar nos favoritos
Comparar
Mais informações no site da Shenzhen Yousee Technology Co., Ltd.

Características

Tipo de tela
TFT LCD, TN
Tipo
em cores
Formato
1024 x 768
Tamanho da tela
8"
Aplicações
industriais, para equipamento médico, para instrumentações, para painel de controle, HMI
Interface
RGB, LVDS
Configuração/montagem
embutidos
Outras características
de grande ângulo de visão, com retroiluminação LED
Comprimento

170,6 mm
(6,717 in)

Largura

136,4 mm
(5,3701 in)

Espessura

3,8 mm
(0,15 in)

Temperatura de utilização

MÁX: 60 °C
(140 °F)

MÍN: -10 °C
(14 °F)

Descrição

Visão geral
O YX08017482717NA é um módulo de ecrã TFT-LCD de 8,0 polegadas da Yousee com resolução 1024×768 (XGA) e interface LVDS. Destina-se a sistemas de controlo industrial, painéis HMI, equipamento médico e aplicações embarcadas que exigem transmissão de sinal estável e desempenho fiável a longo prazo. A resolução XGA fornece proporções equilibradas do ecrã e detalhes nítidos para visualização de dados e interfaces gráficas, enquanto a interface LVDS assegura integridade de sinal em ambientes com interferência elétrica.

Principais características
  • Tamanho do ecrã: 8,0 polegadas
  • Resolução: 1024 (RGB) × 768 (XGA)
  • Interface: LVDS
  • Tipo de LCD: TFT-LCD, transmissivo
  • Modo de visualização: Normally Black
  • Direção de visualização: 6 horas (TN)
  • Retroiluminação: LED branca


Especificações técnicas
  • Código do produto: YX08017482717NA
  • Marca: Yousee
  • Área ativa: 162.05 × 121.54 mm
  • Dimensões externas: 170.60 × 136.40 × 3.80 mm
  • Pitch do pixel: 0.15825 × 0.15825 mm
  • Arranjo de pixels: faixa vertical RGB
  • Relação de contraste (típ.): 700 : 1
  • Luminância (típ.): 300 cd/m²
  • Uniformidade de luminância: 80%
  • Ângulo de visão (CR ≥ 10): 70° / 70° / 60° / 70°
  • Tempo de resposta (típ.): 25 ms
  • Temperatura de funcionamento: -10°C ~ +60°C
  • Temperatura de armazenamento: -20°C ~ +70°C


Características ópticas
O módulo oferece resolução XGA com relação de contraste típica de 700:1 e luminância típica de 300 cd/m². Ângulos de visão e uniformidade estão especificados para integração em instalações fixas e painéis de instrumentos.

Condições de operação
Projetado para faixas ambientais industriais padrão: operação -10°C a +60°C, armazenamento -20°C a +70°C. Consulte os dados do fabricante para derating térmico e vida útil da retroiluminação em operação contínua.

Mecânica & integração
As dimensões externas e desenhos mecânicos são fornecidos para referência de montagem e corte do painel. O perfil fino de 3,80 mm é adequado para invólucros embebidos e armários de controle com espaço reduzido.

Aplicações
  • Painéis de controle e automação industrial
  • HMI e interfaces de operador
  • Equipamentos médicos com ecrã integrado
  • Sistemas embebidos e instrumentação
