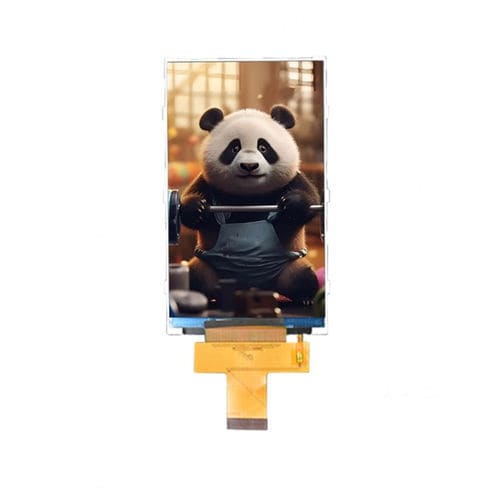

Módulo de visualização TFT LCD YX43025A

IPSem cores480 x 272

Descrição
O YX43025A é um módulo de ecrã TFT-LCD IPS de 4,3 polegadas com resolução 480×272 e opções de interface MCU e SPI, concebido para painéis de controlo industriais, sistemas embebidos, dispositivos portáteis e aplicações HMI.

Características principais

• TFT-LCD IPS transmissivo 4,3 polegadas
• Resolução 480 (RGB) × 272
• Modos de interface: MCU 8/9/16 bits, SPI de 3/4 fios, Dual SPI
• Ângulo de visão All‑O’Clock (IPS)
• Luminância 500 cd/m², relação de contraste 800:1

Variantes do modelo

• YX43025A
• YX43025ART

Especificações básicas (tabela)
Item — Especificação
Tamanho do ecrã — 4,3 polegadas
Tipo de LCD — IPS TFT-LCD, transmissivo
Resolução — 480 (RGB) × 272
Área ativa — 95,04 × 53,86 mm
Dimensões externas — 105,5 × 67,2 × 3,0 mm
Pitch de pixel — 0,198 × 0,198 mm
Direção de visualização — All‑O’Clock
Interface — MCU 8/9/16 bits, SPI 3/4 fios, Dual SPI

Características óticas (tabela)
Parâmetro — Típico
Resolução — 480 × 272
Relação de contraste — 800 : 1
Gama de cores — 60%
Luminância — 500 cd/m²
Uniformidade de luminância — 80%
Ângulo de visão (CR ≥ 10) — 80° (todas as direções)
Tempo de resposta — 25 ms

Condições de operação (tabela)
Item — Intervalo
Temperatura de funcionamento — -20°C ~ +70°C
Temperatura de armazenamento — -30°C ~ +80°C
Humidade — ≤ 90% HR (60°C)

Especificações técnicas

• Modelo: YX43025A
• Tamanho do ecrã: 4,3 polegadas
• Resolução: 480 (RGB) × 272
• Tipo de LCD: IPS TFT-LCD, transmissivo
• Área ativa: 95,04 × 53,86 mm
• Dimensões externas: 105,5 × 67,2 × 3,0 mm
• Pitch de pixel: 0,198 × 0,198 mm
• Direção de visualização: All‑O’Clock (IPS)
• Opções de interface: MCU 8/9/16 bits, SPI 3 fios, SPI 4 fios, Dual SPI
• Relação de contraste: 800:1
• Gama de cores: 60%
• Luminância: 500 cd/m²
• Uniformidade de luminância: 80%
• Ângulo de visão (CR ≥ 10): 80° (todas as direções)
• Tempo de resposta: 25 ms
• Temperatura de funcionamento: -20°C a +70°C
• Temperatura de armazenamento: -30°C a +80°C
• Humidade: ≤ 90% HR (60°C)
