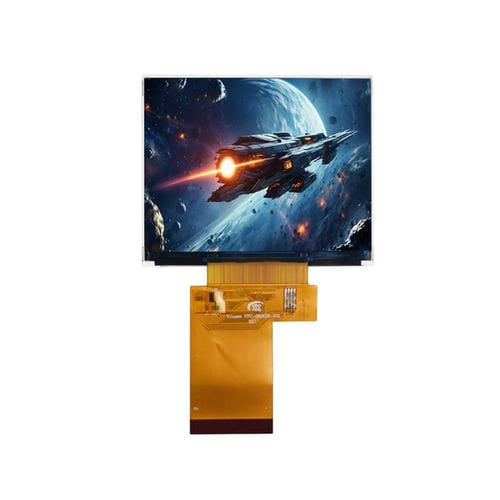

Módulo de visualização TFT LCD YX35044A

IPSem coresgráfico

Visão geral
O YX35044A é um módulo LCD TFT de 3,5 polegadas de alta resolução da Yousee, projetado para controlo industrial, dispositivos portáteis e sistemas embebidos. Com resolução 320×480 e o controlador ILI9488, oferece amplos ângulos de visão com tecnologia IPS, desempenho visual estável e múltiplas opções de interface (RGB, MCU, SPI), adequado para IHM e displays portáteis.

Especificações básicas
Tamanho do display — 3,5 polegadas
Resolução — 320 (RGB) × 480
Tipo de LCD — TFT-LCD, transmissivo
Área ativa — 48,96 × 73,44 mm
Dimensões exteriores — 54,5 × 82,9 × 2,15 mm
Passo de pixel — 0,1968 × 0,1968 mm
Direção de visualização — IPS (ângulo de visão total)
Driver IC — ILI9488
Interface — RGB / MCU / SPI

Desenho mecânico
Desenhos mecânicos e dimensões de montagem estão disponíveis pelo fabricante para integração e projeto de invólucro.

Características ópticas
Resolução — 320 × 480
Relação de contraste — 800 : 1
Gama de cores — 60%
Uniformidade de luminância — 80%
Ângulo de visão — 80° (L) / 80° (R) / 80° (U) / 80° (D)
Brilho — 500 cd/m²
Tempo de resposta — 25 ms

Condições de operação
Temperatura de operação — -20°C ~ +70°C
Temperatura de armazenamento — -30°C ~ +80°C
Humidade — ≤ 90% RH

Especificações técnicas

• Modelo: YX35044A
• Tamanho do display: 3,5 polegadas
• Resolução: 320 (RGB) × 480
• Tipo de LCD: TFT-LCD, transmissivo
• Área ativa: 48,96 × 73,44 mm
• Dimensões exteriores: 54,5 × 82,9 × 2,15 mm
• Passo de pixel: 0,1968 × 0,1968 mm
• Direção de visualização: IPS (ângulo de visão total)
• Driver IC: ILI9488
• Interface: RGB / MCU / SPI
• Relação de contraste: 800:1
• Gama de cores: 60%
• Uniformidade de luminância: 80%
• Ângulo de visão: 80°/80°/80°/80° (L/R/U/D)
• Brilho: 500 cd/m²
• Tempo de resposta: 25 ms
• Temperatura de operação: -20°C a +70°C
• Temperatura de armazenamento: -30°C a +80°C
• Humidade: ≤ 90% RH
