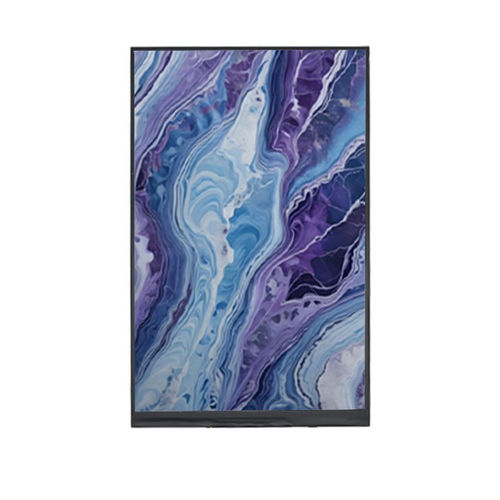

Módulo de visualização TFT LCD YX08025252481HB

IPSem cores800 x 1280

Visão geral do produto
O YX08025252481HB é um módulo de ecrã TFT-LCD IPS de 8,0 polegadas com resolução 800 × 1280 e interface MIPI DSI, desenvolvido para painéis de controlo industriais, equipamentos médicos, terminais portáteis e aplicações HMI embebidas que requerem ecrãs grandes com amplo ângulo de visão.
O painel IPS proporciona brilho consistente, reprodução de cores fiável e visão All-O'Clock, permitindo displays orientados ao operador e interfaces ricas em informação.
A interface MIPI DSI suporta transmissão de dados em alta velocidade e integração de sistema compacta, simplificando a fiação em designs embebidos modernos.

Especificações básicas
Tamanho do ecrã: 8,0 polegadas
Tipo de LCD: IPS TFT-LCD, transmissivo
Modo de visualização: Normally Black
Resolução: 800 (RGB) × 1280
Área ativa: 107,64 × 172,22 mm
Dimensões exteriores: 114,70 × 184,10 × 3,10 mm
Pixel pitch: 0,13455 × 0,13455 mm
Arranjo de pixels: Faixa vertical RGB
Direcção de visualização: All-O'Clock (IPS)
Interface: MIPI DSI
Retroiluminação: LED branco

Características ópticas
Resolução: 800 × 1280
Relação de contraste: 800 : 1
Luminância: 500 cd/m²
Uniformidade de luminância: 80 %
Ângulo de visualização (CR ≥ 10): 80° (todas as direcções)
Tempo de resposta: 25 ms

Condições de funcionamento
Temperatura de funcionamento: -20°C ~ +70°C
Temperatura de armazenamento: -30°C ~ +80°C
Humidade: ≤ 90% HR (60°C)

Desenho mecânico
As dimensões exteriores e o desenho mecânico são fornecidos como referência de integração (114,70 × 184,10 × 3,10 mm).

Especificações técnicas

• Modelo: YX08025252481HB
• Marca: Yousee
• Tamanho do ecrã: 8,0 polegadas
• Resolução: 800 × 1280 (RGB)
• Tipo de LCD: IPS TFT-LCD, transmissivo
• Modo de visualização: Normally Black
• Área activa: 107,64 × 172,22 mm
• Dimensões exteriores: 114,70 × 184,10 × 3,10 mm
• Pixel pitch: 0,13455 × 0,13455 mm
• Arranjo de pixels: Faixa vertical RGB
• Direcção de visualização: All-O'Clock (IPS)
• Interface: MIPI DSI
• Retroiluminação: LED branco
• Relação de contraste: 800 : 1
• Luminância: 500 cd/m²
• Uniformidade de luminância: 80 %
• Ângulo de visualização (CR ≥ 10): 80° (todas as direcções)
• Tempo de resposta: 25 ms
• Temperatura de funcionamento: -20°C ~ +70°C
• Temperatura de armazenamento: -30°C ~ +80°C
• Humidade: ≤ 90% HR (60°C)
