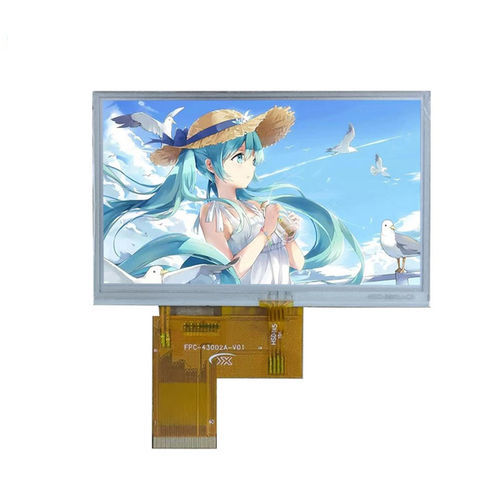

Módulo de visualização TFT LCD YX43011 series

em coresgráfico800 x 480

Visão geral do produto
O YX43011B da Yousee é um módulo de ecrã TFT LCD de 4,3 polegadas de alta luminosidade, com resolução 800×480 (WVGA) e interface RGB padrão. Foi concebido para painéis de controlo industriais, dispositivos exteriores e sistemas HMI embebidos que exigem boa visibilidade sob forte luz ambiente. Com luminância de 800 cd/m² e ângulo de visão All-O'Clock, o ecrã fornece imagens nítidas e consistentes em qualquer direção. Controlado pelo driver ST7262, oferece processamento de sinal estável e desempenho fiável a longo prazo para aplicações profissionais. O formato compacto de 4,3 polegadas e a leitura à luz solar tornam o YX43011B adequado para equipamentos portáteis, sistemas veiculares, terminais exteriores e instrumentos industriais.

Especificações básicas

• Modelo: YX43011B
• Tamanho do ecrã: 4,3 polegadas
• Tipo de LCD: TFT-LCD, transmissivo
• Resolução: 800 (RGB) × 480 (WVGA)
• Área ativa: 95,04 × 53,86 mm
• Dimensões externas: 105,4 × 67,15 × 3,0 mm
• Pitch de píxel: 0,1926 × 0,1926 mm
• Direção de visualização: All-O'Clock
• Driver IC: ST7262
• Interface: RGB

Características ópticas

• Relação de contraste: 800 : 1
• Gama de cores: 60%
• Luminância: 800 cd/m²
• Uniformidade da luminância: 80%
• Ângulo de visualização (CR ≥ 10): 80° (todas as direções)
• Tempo de resposta: 25 ms

Condições de operação

• Temperatura de operação: -20°C a +70°C
• Temperatura de armazenamento: -30°C a +80°C
• Humidade: ≤ 90% HR (60°C)

Aplicações e características principais

• TFT de alta luminosidade legível à luz solar, adequado para ambientes exteriores
• Projetado para painéis de controlo industriais, HMI embebido, equipamentos portáteis e sistemas veiculares
• Interface RGB padrão para integração facilitada
• Amplo ângulo de visão (All-O'Clock) assegura imagem uniforme de qualquer direção
• Alimentado pelo driver ST7262 para processamento de sinal estável

Especificações técnicas

• Model: YX43011B
• Display Size: 4.3 inch
• Resolution: 800 (RGB) × 480 (WVGA)
• Brightness: 800 cd/m² (800 nits)
• LCD Type: TFT-LCD, Transmissive
• Viewing Direction: All-O'Clock (wide viewing angle)
• Driver IC: ST7262
• Interface: RGB
• Active Area: 95.04 × 53.86 mm
• Outline Dimensions: 105.4 × 67.15 × 3.0 mm
• Pixel Pitch: 0.1926 × 0.1926 mm
• Contrast Ratio: 800 : 1
• Color Gamut: 60%
• Luminance Uniformity: 80%
• Viewing Angle (CR ≥ 10): 80° (all directions)
• Response Time: 25 ms
• Operating Temperature: -20°C ~ +70°C
• Storage Temperature: -30°C ~ +80°C
• Humidity: ≤ 90% RH (60°C)
