Módulo de visualização TFT LCD YX35024A
TNem cores320 x 480

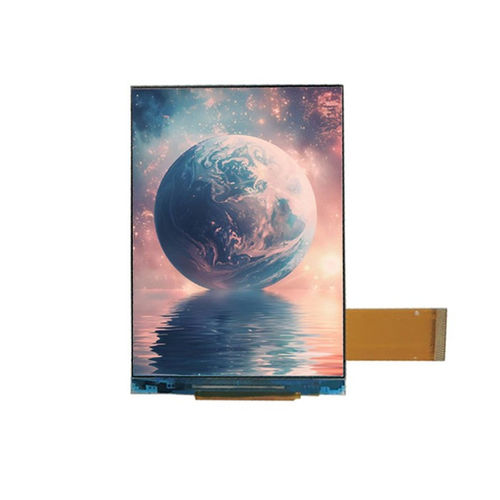

Módulo de visualização TFT LCD - YX35024A - Shenzhen Yousee Technology Co., Ltd. - TN / em cores / 320 x 480
Módulo de visualização TFT LCD - YX35024A - Shenzhen Yousee Technology Co., Ltd. - TN / em cores / 320 x 480
Módulo de visualização TFT LCD - YX35024A - Shenzhen Yousee Technology Co., Ltd. - TN / em cores / 320 x 480 - imagem - 2
Módulo de visualização TFT LCD - YX35024A - Shenzhen Yousee Technology Co., Ltd. - TN / em cores / 320 x 480 - imagem - 3
Guardar nos favoritos
Comparar
Mais informações no site da Shenzhen Yousee Technology Co., Ltd.

Características

Tipo de tela
TFT LCD, TN
Tipo
em cores
Formato
320 x 480
Tamanho da tela
3,5"
Aplicações
industriais
Interface
RGB, MCU
Comprimento

54,48 mm
(2,145 in)

Largura

84,71 mm
(3,335 in)

Espessura

2,3 mm
(0,091 in)

Temperatura de utilização

MÁX: 70 °C
(158 °F)

MÍN: -20 °C
(-4 °F)

Descrição

Visão geral do produto
O YX35024A é um módulo de ecrã TFT LCD de 3,5 polegadas com resolução 320×480 que suporta interfaces duplas MCU e RGB. Destina-se a painéis de controlo industriais, terminais portáteis e sistemas HMI embebidos.
O módulo utiliza um painel TN transmissivo otimizado para visualização às 12 horas, proporcionando boa legibilidade frontal, luminância estável e desempenho consistente em aplicações de orientação fixa, como medidores, consolas de controlo e instrumentos portáteis.
Controlado pelo driver ILI9488, o YX35024A suporta controlo por MCU e entrada de vídeo RGB de alta velocidade, oferecendo opções flexíveis de integração para equilibrar custo, desempenho e complexidade.

Especificações básicas
Tamanho do ecrã: 3,5 polegadas
Tipo de LCD: TN TFT-LCD, transmissivo
Resolução: 320 (RGB) × 480
Área ativa: 48,96 × 73,44 mm
Dimensões externas: 54,48 × 84,71 × 2,30 mm
Pitch do pixel: 0,08625 × 0,08625 mm
Direção de visualização: 12 horas
Driver IC: ILI9488
Interface: MCU / RGB

Características ópticas
Resolução: 320 × 480
Rácio de contraste: 800 : 1
Gama de cores: 60%
Luminância: 300 cd/m²
Uniformidade da luminância: 80%
Ângulo de visualização (CR ≥ 10): 70° (E/D), 70° (Cima), 60° (Baixo)
Tempo de resposta: 25 ms

Condições de funcionamento
Temperatura de funcionamento: -20°C ~ +70°C
Temperatura de armazenamento: -30°C ~ +80°C
Humidade: ≤ 90% HR (60°C)

Mecânica
Desenho e esquema mecânico estão disponíveis na página do produto para dimensões e detalhes de montagem.

Especificações técnicas
  • Modelo: YX35024A
  • Marca: Yousee
  • Tamanho do ecrã: 3,5 polegadas
  • Resolução: 320 × 480 (RGB)
  • Tipo de LCD: TN, transmissivo
  • Driver IC: ILI9488
  • Interface: MCU / RGB
  • Área ativa: 48,96 × 73,44 mm
  • Dimensões externas: 54,48 × 84,71 × 2,30 mm
  • Pitch do pixel: 0,08625 × 0,08625 mm
  • Direção de visualização: 12 horas
  • Rácio de contraste: 800 : 1
  • Gama de cores: 60%
  • Luminância: 300 cd/m²
  • Uniformidade da luminância: 80%
  • Ângulo de visualização (CR ≥ 10): 70° (E/D), 70° (Cima), 60° (Baixo)
  • Tempo de resposta: 25 ms
  • Temperatura de funcionamento: -20°C ~ +70°C
  • Temperatura de armazenamento: -30°C ~ +80°C
  • Humidade: ≤ 90% HR (60°C)
