Módulo de visualização TFT LCD YX07021312416BC
TNem cores1024 x 600

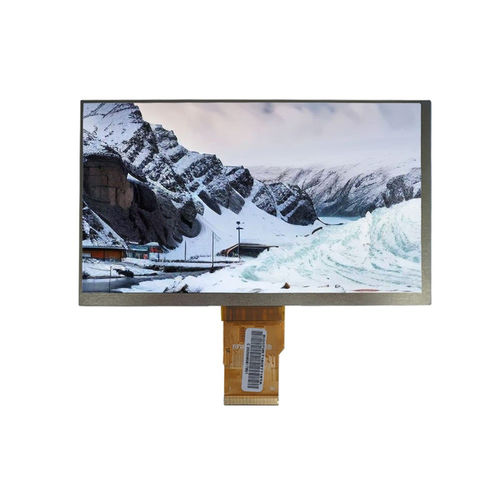

Módulo de visualização TFT LCD - YX07021312416BC - Shenzhen Yousee Technology Co., Ltd. - TN / em cores / 1024 x 600
Módulo de visualização TFT LCD - YX07021312416BC - Shenzhen Yousee Technology Co., Ltd. - TN / em cores / 1024 x 600
Guardar nos favoritos
Comparar
Mais informações no site da Shenzhen Yousee Technology Co., Ltd.

Características

Tipo de tela
TFT LCD, TN
Tipo
em cores
Formato
1024 x 600
Tamanho da tela
7"
Aplicações
industriais, para painel de controle, HMI
Interface
RGB
Outras características
com retroiluminação LED
Comprimento

165 mm
(6,496 in)

Largura

100 mm
(3,937 in)

Espessura

3,5 mm
(0,138 in)

Temperatura de utilização

MÁX: 60 °C
(140 °F)

MÍN: -10 °C
(14 °F)

Descrição

Visão geral do produto
O YX07021312416BC da Yousee é um módulo de display TFT-LCD de 7,0 polegadas com resolução 1024×600 (WSVGA) e interface RGB de 24 bits. Projetado para painéis de controle industriais, sistemas HMI e displays embarcados em automação, oferece maior detalhe que WVGA padrão e modo transmissivo Normally White adequado a ambientes industriais internos.

Principais características
  • Tamanho do display: 7,0 polegadas
  • Resolução: 1024 (RGB) × 600 (WSVGA)
  • Interface: RGB de 24 bits
  • Tipo de LCD: TFT-LCD, transmissivo
  • Modo de exibição: Normally White
  • Direção de visualização: 6 O'Clock (TN)

Especificações básicas (table)
Display Size : 7.0 inch
LCD Type : TFT-LCD, Transmissive
Display Mode : Normally White
Resolution : 1024 (RGB) × 600
Active Area : 154.21 × 85.92 mm
Outline Dimensions : 165.0 × 100.0 × 3.5 mm
Pixel Pitch : 0.1506 × 0.1432 mm
Pixel Arrangement : RGB Vertical Stripe
Viewing Direction : 6 O'Clock
Interface : 24-bit RGB
Backlight : White LED

Desenho mecânico
Desenhos mecânicos e diagramas dimensionais são fornecidos como referência para integração e montagem em painéis de controle e invólucros embarcados.

Características ópticas (table)
Resolution : 1024 × 600
Contrast Ratio : 500 : 1
Luminance : 300 cd/m² (typical)
Luminance Uniformity : 80%
Viewing Angle (CR ≥ 10) : 70° / 70° / 50° / 70° (typ.)
Response Time : 25 ms

Condições de operação (table)
Operating Temperature : -10°C ~ +60°C
Storage Temperature : -20°C ~ +70°C

Características / Especificações técnicas
  • Model: YX07021312416BC
  • Display size: 7.0 inch
  • Resolution: 1024×600 (RGB)
  • Active area: 154.21 × 85.92 mm
  • Outline dimensions: 165.0 × 100.0 × 3.5 mm
  • Pixel pitch: 0.1506 × 0.1432 mm
  • Pixel arrangement: RGB vertical stripe
  • LCD type: TFT-LCD, transmissive
  • Display mode: Normally White
  • Viewing direction: 6 O'Clock (TN)
  • Interface: 24-bit RGB
  • Backlight: White LED
  • Luminance (typical): 300 cd/m²
  • Contrast ratio (typical): 500:1
  • Viewing angle (CR ≥ 10): 70°/70°/50°/70°
  • Response time: 25 ms
  • Operating temperature: -10°C to +60°C
  • Storage temperature: -20°C to +70°C
  • Aplicações típicas: painéis de controle industriais, sistemas HMI, displays embarcados em equipamentos de automação
