Módulo de visualização TFT LCD YX35025A
IPSem cores320 x 480

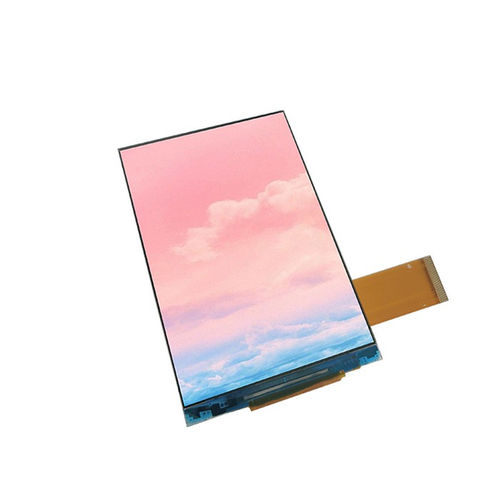

Módulo de visualização TFT LCD - YX35025A - Shenzhen Yousee Technology Co., Ltd. - IPS / em cores / 320 x 480
Módulo de visualização TFT LCD - YX35025A - Shenzhen Yousee Technology Co., Ltd. - IPS / em cores / 320 x 480
Módulo de visualização TFT LCD - YX35025A - Shenzhen Yousee Technology Co., Ltd. - IPS / em cores / 320 x 480 - imagem - 2
Módulo de visualização TFT LCD - YX35025A - Shenzhen Yousee Technology Co., Ltd. - IPS / em cores / 320 x 480 - imagem - 3
Guardar nos favoritos
Comparar
Mais informações no site da Shenzhen Yousee Technology Co., Ltd.

Características

Tipo de tela
TFT LCD, IPS
Tipo
em cores
Formato
320 x 480
Tamanho da tela
3,5"
Aplicações
industriais, para equipamento médico, HMI, médico-hospitalares, para a indústria do ambiente, de hora, data e temperatura, para medição de CO2, para aplicações marítimas, medição de força, para logística
Interface
RGB, SPI, MCU
Estrutura
compactos, COG (Chip-On-Glass), com tecnologia COF (chip-on-film)
Configuração/montagem
portáteis, embutidos
Grau de proteção
IP65
Sistema operacional
Linux
Outras características
de grande ângulo de visão, sob medida
Comprimento

84,71 mm
(3,335 in)

Largura

54,48 mm
(2,1449 in)

Espessura

2,3 mm
(0,091 in)

Temperatura de utilização

MÁX: 70 °C
(158 °F)

MÍN: -20 °C
(-4 °F)

Descrição

Visão geral do produto
O Yousee YX35025A é um módulo de ecrã LCD TFT IPS de 3,5 polegadas com resolução 320×480 e interface dupla 3SPI + RGB18 bits, controlado pelo CI ILI9488. Destina-se a painéis de controlo industriais, terminais médicos, sistemas POS e HMI embebidas. Suporta controlo MCU via SPI e entrada de vídeo RGB de alta velocidade para integração versátil.

Principais características
  • Tamanho do ecrã: 3,5 pol.
  • Resolução: 320 (RGB) × 480
  • Tipo de LCD: IPS TFT-LCD, transmissivo
  • Tecnologia IPS de amplo ângulo com direção de visualização All-O'Clock
  • Driver IC: ILI9488
  • Interface dupla: 3SPI + RGB18 bits (controlo MCU SPI e RGB de alta velocidade)
  • Aplicações típicas: controlo industrial, terminais médicos, sistemas POS, HMI embebida, dispositivos portáteis


Especificações básicas (tabela)
Tamanho do ecrã: 3,5 pol.
Tipo de LCD: IPS TFT-LCD, transmissivo
Resolução: 320 (RGB) × 480
Área ativa: 48.96 × 73.44 mm
Dimensões externas: 54.48 × 84.71 × 2.30 mm
Pitch do pixel: 0.08625 × 0.08625 mm
Direção de visualização: All-O'Clock
Driver IC: ILI9488
Interface: 3SPI + RGB18 bits

Características ópticas (tabela)
Resolução: 320 × 480
Relação de contraste: 800 : 1 (typ.)
Gama de cores: 60% (typ.)
Luminosidade: 300 cd/m² (typ.)
Uniformidade de luminosidade: 80%
Ângulo de visão (CR ≥ 10): 80° (todas direções)
Tempo de resposta: 25 ms (typ.)

Condições de funcionamento (tabela)
Temperatura de funcionamento: -20°C a +70°C
Temperatura de armazenamento: -30°C a +80°C
Humidade: ≤ 90% HR (60°C)

Desenho mecânico
Desenho mecânico e imagens do produto fornecidos para referência dimensional e planeamento de integração.

Especificações técnicas
  • Modelo: YX35025A
  • Tamanho do ecrã: 3,5 pol.
  • Resolução: 320×480 (RGB)
  • Área ativa: 48.96 × 73.44 mm
  • Dimensões externas: 54.48 × 84.71 × 2.30 mm
  • Pitch do pixel: 0.08625 × 0.08625 mm
  • Tipo de LCD: IPS TFT-LCD, transmissivo
  • Direção de visualização: All-O'Clock (wide viewing)
  • Driver IC: ILI9488
  • Interface: 3SPI + RGB18 bits (dupla interface)
  • Luminosidade (typ.): 300 cd/m²
  • Relação de contraste (typ.): 800:1
  • Gama de cores (typ.): 60%
  • Tempo de resposta (typ.): 25 ms
  • Temperatura de funcionamento: -20°C a +70°C
  • Temperatura de armazenamento: -30°C a +80°C
  • Humidade: ≤ 90% HR (60°C)
