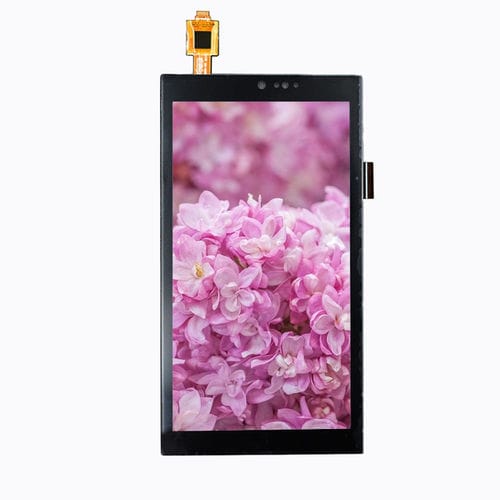

Módulo de visualização TFT LCD YX50092A

IPSem coresgráfico

Visão geral do produto
O YX50092A é um módulo de ecrã TFT-LCD de 5,0 polegadas com resolução HD 720×1280 em formato retrato. Fornece elevada densidade de píxeis e visibilidade All-O’Clock (IPS) consistente a partir de múltiplos ângulos. Projetado para terminais portáteis, IHM industriais, dispositivos inteligentes e sistemas embebidos, o módulo dispõe de interface SPI de 3 fios para controlo e interface RGB de 24 bits para dados de vídeo, permitindo integração flexível com MCUs e SoCs. A espessura de módulo de ~1,7 mm e o design compacto facilitam a integração em dispositivos com espaço reduzido.

Especificações básicas
Tamanho do ecrã: 5,0 polegadas
Tipo de LCD: TFT-LCD, transmissivo
Resolução: 720 (RGB) × 1280
Área ativa: 62,1 × 110,4 mm
Dimensões exteriores: 64,8 × 118,63 × 1,7 mm
Passo de píxel: 0,0945 × 0,0945 mm
Direção de visualização: All-O’Clock (IPS / visualização em todas as direções)
Interface: SPI 3 fios + RGB 24 bits

Características ópticas
Resolução (típica): 720 × 1280
Relação de contraste (típica): 800 : 1
Gama de cores (típica): 60%
Luminância (típica): 450 cd/m²
Uniformidade de luminância (típica): 80%
Ângulo de visão (CR ≥ 10): 80° (todas as direções)
Tempo de resposta (típico): 25 ms

Condições de funcionamento
Temperatura de operação: -20°C ~ +70°C
Temperatura de armazenamento: -30°C ~ +80°C
Humidade: ≤ 90% HR (60°C)

Desenho mecânico & imagens
Design mecânico compacto com espessura de módulo ≈1,7 mm. Desenhos mecânicos e imagens dimensionais disponíveis para referência de integração e montagem.

Aplicações
Indicada para terminais portáteis, IHM industriais, dispositivos inteligentes e sistemas embebidos que exijam um ecrã retrato de alta densidade de píxeis com interface SPI + RGB.

Especificações técnicas

• Modelo: YX50092A
• Tamanho do ecrã: 5,0 polegadas
• Resolução: 720 (RGB) × 1280
• Tipo de LCD: TFT-LCD, transmissivo
• Área ativa: 62,1 × 110,4 mm
• Dimensões exteriores: 64,8 × 118,63 × 1,7 mm
• Passo de píxel: 0,0945 × 0,0945 mm
• Interface: SPI 3 fios + RGB 24 bits
• Direção de visualização: All-O’Clock / IPS, 80° (todas as direções)
• Relação de contraste: 800 : 1 (típica)
• Gama de cores: 60% (típica)
• Luminância: 450 cd/m² (típica)
• Uniformidade de luminância: 80% (típica)
• Tempo de resposta: 25 ms (típico)
• Temp. operação: -20°C ~ +70°C
• Temp. armazenamento: -30°C ~ +80°C
• Humidade: ≤ 90% HR (60°C)
• Espessura do módulo: ~1,7 mm
