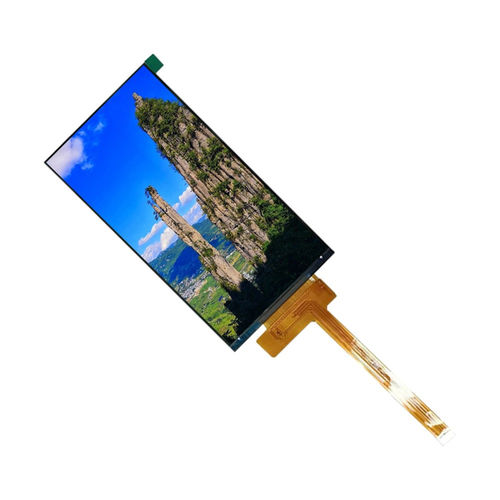

Módulo de visualização TFT LCD YX55027A

IPSem cores480 x 960

Visão geral
O YX55027A é um módulo de display IPS TFT-LCD de 5,45 polegadas com resolução 480×960 em orientação vertical, desenvolvido para terminais portáteis, dispositivos inteligentes, instrumentos portáteis e sistemas de exibição embutidos. A tecnologia IPS e o ângulo de visão All-O'Clock proporcionam reprodução de cor uniforme e boa legibilidade em todas as direções. A interface MIPI DSI suporta transmissão de dados em alta velocidade para gráficos fluidos e interfaces de usuário responsivas.

Principais características

• Tamanho do display: 5,45 polegadas
• Resolução: 480 (RGB) × 960
• Tipo de LCD: IPS TFT-LCD, transmissivo
• Direção de visão: All-O'Clock (amplo ângulo de visão)
• Driver IC: ST7701S
• Interface: MIPI DSI

Especificações básicas (tabela)
Tamanho do display: 5,45 polegadas
Tipo de LCD: IPS TFT-LCD, transmissivo
Resolução: 480 (RGB) × 960
Área ativa: 61,92 × 123,84 mm
Dimensões exteriores: 64,32 × 130,09 × 2,25 mm
Pitch de pixel: 0,129 × 0,129 mm
Direção de visão: All-O'Clock
Driver IC: ST7701S
Interface: MIPI DSI

Características ópticas (tabela)
Resolução: 480 × 960
Relação de contraste: 800 : 1
Gama de cores: 60%
Luminância: 350 cd/m²
Uniformidade de luminância: 80%
Ângulo de visão (CR ≥ 10): 80° (todas as direções)
Tempo de resposta: 25 ms

Condições de operação (tabela)
Temperatura de operação: -20°C ~ +70°C
Temperatura de armazenamento: -30°C ~ +80°C
Umidade: ≤ 90% UR (60°C)

Desenho mecânico
Dimensões exteriores: 64,32 × 130,09 × 2,25 mm (desenho mecânico disponível na página do produto)

Aplicações

• Terminais portáteis
• Dispositivos inteligentes
• Instrumentos portáteis
• Sistemas de exibição embutidos

Especificações técnicas

• Modelo: YX55027A
• Tamanho do display: 5,45 polegadas
• Resolução: 480 (RGB) × 960
• Área ativa: 61,92 × 123,84 mm
• Dimensões exteriores: 64,32 × 130,09 × 2,25 mm
• Pitch de pixel: 0,129 × 0,129 mm
• Tipo de LCD: IPS TFT-LCD, transmissivo
• Direção de visão: All-O'Clock
• Driver IC: ST7701S
• Interface: MIPI DSI
• Relação de contraste: 800 : 1
• Gama de cores: 60%
• Luminância: 350 cd/m²
• Uniformidade de luminância: 80%
• Ângulo de visão (CR ≥ 10): 80° (todas as direções)
• Tempo de resposta: 25 ms
• Temperatura de operação: -20°C ~ +70°C
• Temperatura de armazenamento: -30°C ~ +80°C
• Umidade: ≤ 90% UR (60°C)
