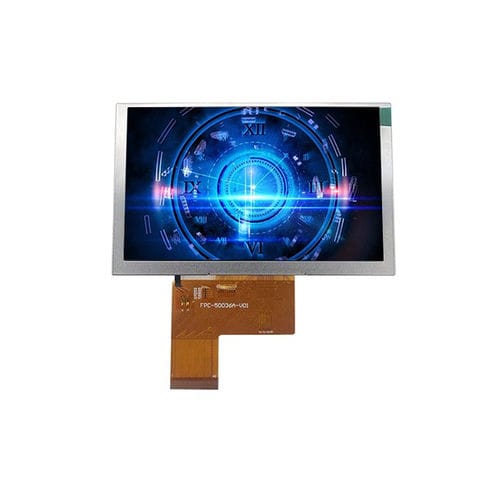

Módulo de visualização de LED YX070IK27842472A

TFT LCDIPSem cores

Visão geral
O YX070IK27842472A é um módulo de ecrã TFT LCD de 7,0 polegadas de alta luminosidade com resolução 800×480 e interface RGB de 24 bits. Projetado para sistemas de controlo industrial, equipamentos exteriores, ecrãs de veículos e aplicações embebidas, proporciona boa visibilidade em condições de luz ambiente intensa com luminância típica até 900 cd/m². O módulo opera em modo Normally Black e utiliza tecnologia IPS para amplo ângulo de visão e reprodução de cores consistente.

Especificações básicas
Tamanho do ecrã: 7.0 inch
Tipo de LCD: TFT-LCD, transmissivo
Modo de exibição: Normally Black
Resolução: 800 (RGB) × 480
Área ativa: 153.84 × 85.63 mm
Dimensões externas: 165.0 × 100.0 × 5.7 mm
Pixel pitch: 0.1506 × 0.1432 mm
Arranjo de pixels: RGB Vertical Stripe
Direção de visualização: All-O’Clock
Interface: 24-bit RGB
Retroiluminação: LED branca

Características ópticas
Resolução (típica): 800 × 480
Taxa de contraste (típica): 800 : 1
Luminância (típica): 900 cd/m²
Uniformidade de luminância (típica): 80%
Ângulo de visão (CR ≥ 10, típico): 80° (todas as direções)
Tempo de resposta (típico): 25 ms

Desenho mecânico
O desenho mecânico e o diagrama dimensional estão disponíveis na página do produto para referência de integração. As dimensões e os detalhes de montagem facilitam a integração em painéis e sistemas HMI.

Notas adicionais do produto
O módulo utiliza retroiluminação LED branca e interface de entrada RGB de 24 bits. É adequado para aplicações legíveis à luz solar e destinado a implementações industriais e exteriores que exijam alta luminosidade e amplo ângulo de visão.

Características / especificações técnicas

• Model: YX070IK27842472A
• Tamanho do ecrã: 7.0 inch
• Resolução: 800 (RGB) × 480
• Tipo de LCD: TFT-LCD, transmissivo
• Modo de exibição: Normally Black
• Tecnologia de visualização: IPS (amplo ângulo) / Direção de visualização: All-O'Clock
• Interface: 24-bit RGB
• Retroiluminação: LED branca
• Área ativa: 153.84 × 85.63 mm
• Dimensões externas: 165.0 × 100.0 × 5.7 mm
• Pixel pitch: 0.1506 × 0.1432 mm
• Arranjo de pixels: RGB Vertical Stripe
• Taxa de contraste (typ): 800 : 1
• Luminância (typ): 900 cd/m² (legível ao sol / alta luminosidade)
• Uniformidade de luminância (typ): 80%
• Ângulo de visão (CR ≥ 10): 80° (todas as direções)
• Tempo de resposta (typ): 25 ms
• Temperatura de operação: -20°C a +60°C
• Temperatura de armazenamento: -30°C a +70°C
• Aplicações típicas: controlo industrial, equipamentos exteriores, ecrãs de veículos, sistemas embebidos
