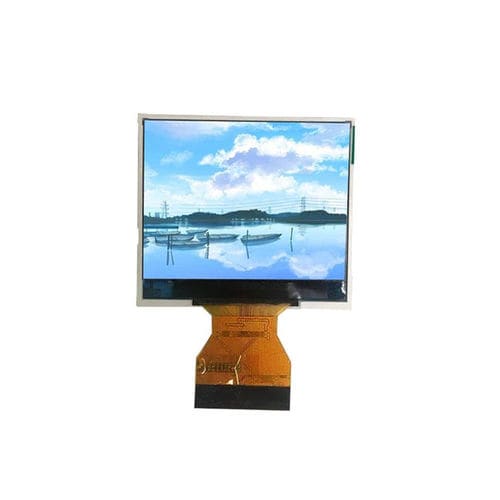

Módulo de visualização TFT LCD YX20013A

IPScom tela sensível ao toqueem cores

Visão geral do produto
O YX20013A é um módulo de display táctil LCD TFT IPS transmissivo de 2,0 polegadas com resolução 320×240 (RGB). Integra o driver ILI9342C, suporta interface 3SPI + RGB e utiliza retroiluminação com 3 LEDs brancos. O módulo destina-se a sistemas baseados em MCU e processadores embutidos que necessitam de um ecrã táctil compacto com amplo ângulo de visualização.

Especificações principais

• Modelo: YX20013A
• Tamanho do ecrã: 2,0 polegadas
• Resolução: 320 × 240 (RGB)
• Área ativa: 40,8 × 30,6 mm
• Dimensões externas: 46,1 × 40,96 × 2,53 mm
• Pitch de pixel: 0,1275 × 0,1275 mm
• Tipo de LCD: IPS TFT-LCD, transmissivo
• Direção de visualização: vista ampla IPS
• Driver IC: ILI9342C
• Interface: 3SPI + RGB
• Retroiluminação: 3 × LEDs brancos
• Relação de contraste: 800:1 (típico)
• Gama de cores: 60% (típico)
• Luminância: 300 cd/m² (típico)
• Uniformidade de luminância: 80% (típico)
• Tempo de resposta: 25 ms (típico)

Desenho mecânico
Dimensões mecânicas: 46,1 × 40,96 × 2,53 mm. Área ativa: 40,8 × 30,6 mm. O desenho mecânico e as posições dos conectores são fornecidos para referência de integração e montagem.

Características ópticas

• Relação de contraste: 800:1 (típico)
• Gama de cores: 60% (típico)
• Luminância: 300 cd/m² (típico)
• Uniformidade de luminância: 80% (típico)
• Tempo de resposta: 25 ms (típico)

Características elétricas

• Tensão de alimentação analógica (VCC): 3,3 V
• Nível de entrada alto: ≥ 0,7 × IOVCC
• Nível de entrada baixo: ≤ 0,3 × IOVCC

Condições de operação

• Temperatura de operação: -20°C a +70°C
• Temperatura de armazenamento: -30°C a +80°C
• Humidade: ≤ 90% HR (60°C)

Aplicações

• Paineis de controlo industriais e IHM
• Instrumentos médicos portáteis
• Terminais inteligentes e dispositivos portáteis
• Sistemas embutidos e plataformas de desenvolvimento

Informações de pedido
Modelo: YX20013A. Folha de dados, desenhos mecânicos e opções de personalização (tipo de touch, configuração de interface) disponíveis mediante solicitação. Contacte o fornecedor para prazos de entrega e preços por volume.
