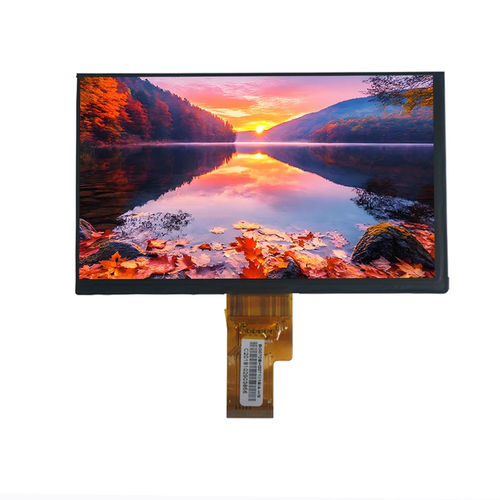

Módulo de visualização TFT LCD YX10121151816HE

TNem cores1024 x 600

Visão geral
O YX10121151816HE é um módulo de ecrã TFT LCD de 10,1" com resolução 1024×600 (WSVGA) e interface LVDS, projetado para HMI industriais, dispositivos embebidos e aplicações profissionais de visualização que exigem transmissão de sinal estável e fiabilidade a longo prazo. A área de visualização de 10,1" melhora a legibilidade em painéis de operador, estações de monitorização e dashboards gráficos. O modo Normally Black e a interface LVDS garantem contraste equilibrado e boa imunidade a interferências em ambientes com ruído elétrico.

Especificações básicas
Tamanho do ecrã — 10,1 polegadas
Tipo de LCD — TFT-LCD, transmissivo
Modo de visualização — Normally Black
Resolução — 1024 (RGB) × 600 (WSVGA)
Área ativa — 222,72 × 125,28 mm
Dimensões externas — 235,00 × 143,00 × 5,20 mm
Pitch de pixel — 0,2175 × 0,2088 mm
Arranjo de pixels — RGB Vertical Stripe
Direção de visualização — 6 horas (TN)
Interface — LVDS
Retroiluminação — LED branca

Características óticas
Resolução — 1024 × 600
Relação de contraste — 500 : 1
Luminância — 300 cd/m²
Uniformidade de luminância — 80%
Ângulo de visão (CR ≥ 10) — 70° / 70° / 50° / 70°
Tempo de resposta — 25 ms

Condições de funcionamento
Temperatura de operação — -20°C a +70°C
Temperatura de armazenamento — -30°C a +80°C
Humidade — ≤ 90% HR (60°C)

Aplicações

• Sistemas de controlo industrial
• Interfaces Homem‑Máquina (HMI)
• Dispositivos embebidos e ecrãs profissionais
• Painéis de operador, sistemas de monitorização e dashboards gráficos

Especificações técnicas

• Modelo: YX10121151816HE
• Marca: Yousee
• Tamanho do ecrã: 10,1 polegadas
• Resolução: 1024 (RGB) × 600 (WSVGA)
• Tipo de LCD: TFT-LCD, transmissivo
• Modo de visualização: Normally Black
• Direção de visualização: 6 horas (TN)
• Interface: LVDS
• Área ativa: 222,72 × 125,28 mm
• Dimensões externas: 235,00 × 143,00 × 5,20 mm
• Pitch de pixel: 0,2175 × 0,2088 mm
• Arranjo de pixels: RGB Vertical Stripe
• Retroiluminação: LED branca
• Relação de contraste: 500:1
• Luminância: 300 cd/m²
• Uniformidade de luminância: 80%
• Ângulo de visão (CR ≥ 10): 70°/70°/50°/70°
• Tempo de resposta: 25 ms
• Temperatura de operação: -20°C a +70°C
• Temperatura de armazenamento: -30°C a +80°C
• Humidade: ≤ 90% HR (60°C)
