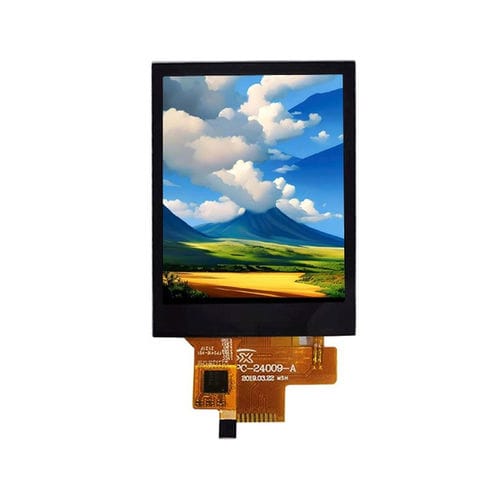

Módulo de visualização TFT LCD YX24009A

IPSem cores240 x 320

Visão geral do produto
O YX24009A é um módulo LCD TFT IPS transmissivo de 2,4 polegadas com resolução 240×320, amplo ângulo de visão e reprodução de cores estável. Utiliza o driver ST7789V e interface SPI para integração simples em plataformas MCU e sistemas embarcados. O módulo é indicado para HMI, dispositivos portáteis, instrumentos portáteis, equipamentos médicos, controladores industriais e terminais inteligentes.

Especificações principais

• Modelo: YX24009A
• Marca: Yousee
• Tamanho do ecrã: 2,4 polegadas (Área ativa: 36,72 × 48,96 mm)
• Resolução: 240 (RGB) × 320
• Tipo de LCD: IPS TFT-LCD, transmissivo
• Driver IC: ST7789V
• Interface: SPI
• Dimensões exteriores: 42,72 × 60,26 × 2,45 mm
• Pitch de pixel: 0,153 × 0,153 mm
• Retroiluminação: 4 × LED brancas
• Tensão de entrada LCM: 2,8 ±0,1 V

Características ópticas

• Taxa de contraste: 800:1
• Gama de cores: 70%
• Luminância: 250 cd/m²
• Uniformidade de luminância: 80%
• Ângulo de visão (CR ≥ 10): 80° (todas as direções)
• Tempo de resposta: 16 ms

Mecânica e ambiente

• Dimensões: 42,72 × 60,26 × 2,45 mm
• Área ativa: 36,72 × 48,96 mm
• Temperatura de operação: -20°C a +70°C
• Temperatura de armazenamento: -30°C a +80°C
• Humidade: ≤ 90% HR (60°C)

Aplicações

• Interfaces Homem‑Máquina (HMI) e dispositivos portáteis
• Instrumentos portáteis
• Dispositivos médicos
• Controladores industriais
• Terminais inteligentes
