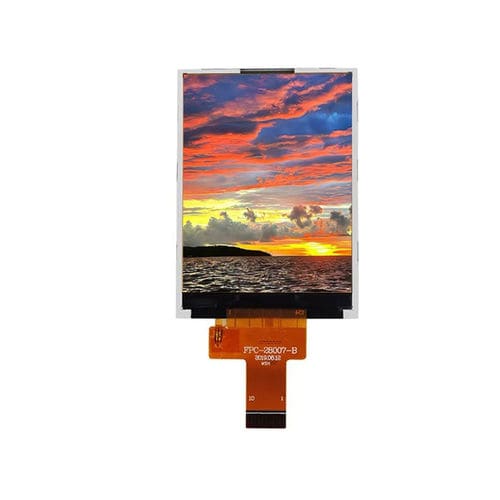

Módulo de visualização TFT LCD YX28005A

IPSem cores240 x 320

Visão geral do produto
O YX28005A é um módulo LCD TFT IPS transmissivo de 2,8 polegadas com resolução 240×320, amplo ângulo de visão e reprodução de cores estável. Com o driver ST7789V e interface SPI, facilita a integração em painéis HMI, controladores industriais e dispositivos portáteis, proporcionando baixo consumo e operação confiável.

Especificações básicas
Tamanho do display: 2,8 polegadas
Tipo de LCD: IPS TFT-LCD, transmissivo
Resolução: 240 (RGB) × 320
Área ativa: 43,20 × 57,60 mm
Dimensões externas: 50,00 × 69,20 × 2,30 mm
Passo de pixel: 0,180 × 0,180 mm
Direção de visualização: IPS ângulo amplo
Driver IC: ST7789V
Interface: SPI

Desenho mecânico
Desenhos mecânicos e diagramas de dimensão são fornecidos para suporte à montagem e ao projeto do invólucro. Consulte as imagens do produto e a folha de dados para vistas dimensionais detalhadas.

Características ópticas
Resolução: 240 × 320
Taxa de contraste: 500 : 1
Gama de cores: 60 %
Luminância: 300 cd/m²
Uniformidade de luminância: 80 %
Ângulo de visão (CR ≥ 10): 80° (todas as direções)
Tempo de resposta: 16 ms

Condições de operação
Temperatura de operação: -20°C ~ +70°C
Temperatura de armazenamento: -30°C ~ +80°C
Umidade: ≤ 90% UR (60°C)

Especificações técnicas

• Modelo: YX28005A
• Tamanho do display: 2,8 polegadas
• Resolução: 240×320 (RGB)
• Tipo de LCD: IPS transmissivo TFT
• Área ativa: 43,20 × 57,60 mm
• Dimensões externas: 50,00 × 69,20 × 2,30 mm
• Passo de pixel: 0,180 × 0,180 mm
• Direção de visualização: IPS ângulo amplo
• Driver IC: ST7789V
• Interface: SPI
• Luminância: 300 cd/m²
• Taxa de contraste: 500 : 1
• Gama de cores: 60 %
• Tempo de resposta: 16 ms
• Temperatura de operação: -20°C ~ +70°C
• Temperatura de armazenamento: -30°C ~ +80°C
• Umidade: ≤ 90% UR (60°C)
