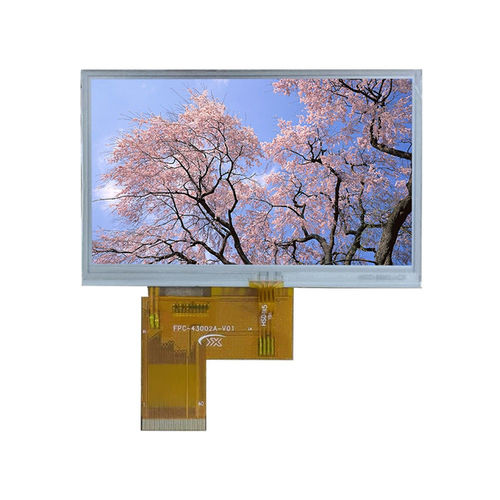

Módulo de visualização TFT LCD YX43002A
IPSLCD/ISTNcom tela sensível ao toque

Módulo de visualização TFT LCD - YX43002A - Shenzhen Yousee Technology Co., Ltd. - IPS / LCD/ISTN / com tela sensível ao toque
Módulo de visualização TFT LCD - YX43002A - Shenzhen Yousee Technology Co., Ltd. - IPS / LCD/ISTN / com tela sensível ao toque
Módulo de visualização TFT LCD - YX43002A - Shenzhen Yousee Technology Co., Ltd. - IPS / LCD/ISTN / com tela sensível ao toque - imagem - 2
Guardar nos favoritos
Comparar
Mais informações no site da Shenzhen Yousee Technology Co., Ltd.

Características

Tipo de tela
TFT LCD, IPS, LCD/ISTN, com tela sensível ao toque
Tipo
em cores
Formato
480 x 272
Tamanho da tela
4,3"
Aplicações
para instrumentações, para painel de controle, industriais, para medição de corrente, para refrigeradores, para veículos, para grupos geradores de energia, para postos de gasolina, para equipamento médico, para medição de fluxo, de controle, para mediçãodo nível de reservatórios, para instalações de pesagem, medição de força, médico-hospitalares, remotos, para sensores, para postos de recarga de veículos elétricos, para medição de CO2, para aplicações marítimas, de hora, data e temperatura, de codificadores, de informação, HMI, para medições de temperatura, para logística, para a indústria do ambiente, para medição da tensão, para controles remotos, para o setor da energia, de acoplamento, para ambientes severos, para medição de pressão, para contadores de gás, de transporte, de segurança, de potência, de comunicação visual
Interface
RGB, SPI, MIPI
Estrutura
compactos
Configuração/montagem
portáteis, para ambientes internos, embutidos
Grau de proteção
IP65, à prova de água
Outras características
de grande ângulo de visão, sob medida, de elevado contraste, com controlador, de alta luminosidade, legível sob a luz solar, interativos, com protetor de vidro, intensidade luminosa regulável
Comprimento

105,5 mm
(4,154 in)

Largura

67,2 mm
(2,6457 in)

Espessura

3 mm
(0,118 in)

Temperatura de utilização

MÁX: 70 °C
(158 °F)

MÍN: -20 °C
(-4 °F)

Descrição

Visão geral do produto
O YX43002A é um módulo de display LCD TFT IPS de 4,3 polegadas com resolução 480×272 e interface RGB de 40 pinos, projetado para painéis de controle industriais, terminais médicos e sistemas HMI embarcados. O painel IPS e o ângulo de visão All-O'Clock fornecem cores consistentes e boa legibilidade de qualquer direção. O driver SC7283A garante processamento estável do sinal RGB e operação confiável a longo prazo. Estrutura compacta e alta luminância tornam o módulo adequado para consoles de controle, dispositivos portáteis e equipamentos embarcados profissionais.

Especificações básicas
  • Modelo: YX43002A
  • Tamanho do display: 4,3 polegadas
  • Tipo de LCD: IPS TFT-LCD, transmissivo
  • Resolução: 480 (RGB) × 272
  • Área ativa: 95,04 × 53,86 mm
  • Dimensões externas: 105,5 × 67,2 × 3,0 mm
  • Pitch de pixel: 0,198 × 0,198 mm
  • Direção de visualização: All-O'Clock
  • Driver IC: SC7283A
  • Interface: RGB 40 pinos


Desenho mecânico
Desenhos mecânicos e dimensões de montagem são fornecidos para integração e referência de corte de painel, facilitando a montagem e o design do invólucro.

Características ópticas
  • Resolução: 480 × 272
  • Taxa de contraste (tip.): 800:1
  • Gama de cores (tip.): 60%
  • Luminância (tip.): 550 cd/m²
  • Uniformidade de luminância (tip.): 80%
  • Ângulo de visão (CR ≥ 10): 80° (todas as direções)
  • Tempo de resposta (tip.): 25 ms


Condições de funcionamento
  • Temperatura de operação: -20°C a +70°C
  • Temperatura de armazenamento: -30°C a +80°C
  • Umidade: ≤ 90% RH (60°C)


Aplicações
  • Painéis de controle industriais
  • Terminais médicos
  • Sistemas HMI embarcados
  • Consoles de controle e dispositivos portáteis


Características técnicas
  • Driver IC: SC7283A para processamento RGB estável
  • Interface RGB paralela de 40 pinos para conexão direta a MCU/FPGA
  • Painel IPS de amplo ângulo (All-O'Clock) para legibilidade em múltiplos ângulos
  • Alta luminância e boa uniformidade para uso industrial interno
  • Formato compacto adequado para integração em painéis e invólucros portáteis
