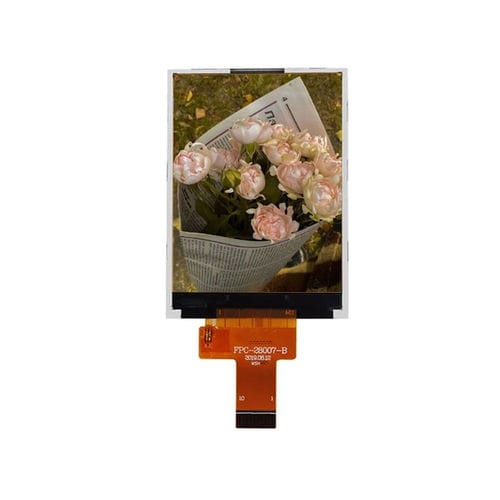

Módulo de visualização TFT LCD YX30002A

IPSem cores480 x 854

Visão geral do produto
O YX30002A é um módulo IPS TFT‑LCD de 2,95 polegadas com resolução RGB 480 × 854 e interface MIPI DSI de 2 vias. Projetado para plataformas Android, Linux e sistemas embarcados de alto nível, oferece amplo ângulo de visão e densidade de pixels de nível smartphone para texto nítido e gráficos vívidos, adequado para terminais inteligentes, dispositivos médicos portáteis, sistemas POS e HMI avançadas.

Principais características

• Tamanho do display: 2,95 polegadas
• Resolução: 480 (RGB) × 854
• Tipo de LCD: IPS TFT‑LCD (transmissivo)
• Direção de visualização: All O’Clock (ângulo total de visão)
• Driver IC: ST7701S
• Interface: MIPI DSI 2 vias
• Retroiluminação: 4 × LED brancos (4S1P)
• Densidade de pixels de nível smartphone para UI e gráficos nítidos

Especificações técnicas

• Modelo: YX30002A
• Área ativa: 36,72 × 65,28 mm
• Dimensões externas: 43,44 × 75,31 × 2,60 mm
• Passo de pixel: 0,08625 × 0,08625 mm
• Tensão de entrada LCM: 2,6 ~ 3,3 V (Typ. 2,75 V)
• Taxa de contraste: 800:1
• Gama de cores: 60%
• Tempo de resposta: 25 ms

Óptica e desempenho

• Luminância típica: 300 cd/m²
• Uniformidade de luminância: 80%
• Ângulo de visão (CR ≥ 10): 80° (todas as direções)

Condições de operação

• Temperatura de operação: -20°C a +70°C
• Temperatura de armazenamento: -30°C a +80°C
• Umidade: ≤ 90% UR (60°C)

Aplicações

• Terminais inteligentes e dispositivos IoT
• Dispositivos médicos portáteis
• Terminais POS e sistemas de pagamento
• HMI avançadas e interfaces embarcadas

Modelo / Detalhes técnicos

• Driver IC: ST7701S
• Interface: MIPI DSI 2 vias
• Retroiluminação: LED brancos × 4 (4S1P)
• Adequado para projetos Android/Linux e sistemas embarcados de alto nível
