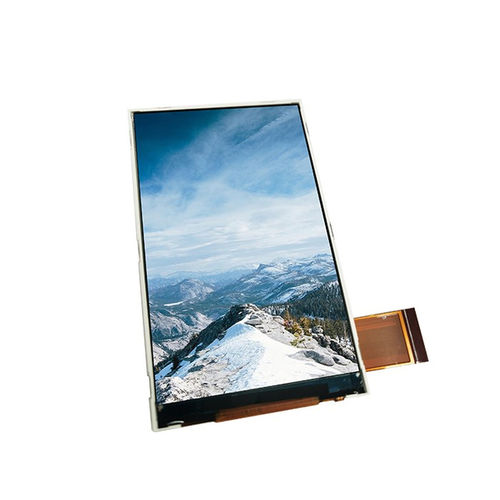

Módulo de visualização TFT LCD YX35023A

IPSem cores480 x 800

Visão geral do produto
O YX35023A da Yousee é um módulo TFT LCD de 3,5 polegadas com resolução RGB de 480×800 e interface dupla 3SPI + RGB. Com o driver ST7701S, suporta controle MCU via SPI e entrada de vídeo RGB em alta velocidade, adequado para HMIs industriais, equipamentos médicos, terminais inteligentes e sistemas embarcados que exigem um display compacto e com alta densidade de informação.

Especificações básicas

• Modelo: YX35023A
• Marca: Yousee
• Tamanho do display: 3,5 polegadas
• Resolução: 480 (RGB) × 800
• Tipo de LCD: TFT-LCD, transmissivo
• Área ativa: 45,36 × 75,60 mm
• Dimensões externas: 51,32 × 86,61 × 2,20 mm
• Pixel pitch: 0,0945 × 0,0945 mm
• Direção de visualização: All O’Clock (grande ângulo)
• Driver IC: ST7701S
• Interface: 3SPI + RGB (interface dupla)

Desenho mecânico
O desenho mecânico do módulo é fornecido; dimensões e detalhes de fixação seguem as especificações básicas para integração em gabinetes e PCBs.

Características ópticas

• Resolução: 480 × 800
• Taxa de contraste: 600 : 1 (típ.)
• Gama de cores: 60% (típ.)
• Luminância: 500 cd/m² (típ.)
• Uniformidade de luminância: 80% (típ.)
• Ângulo de visão (CR ≥ 10): 70° (todas as direções)
• Tempo de resposta: 25 ms (típ.)

Condições de operação

• Temperatura de operação: -20°C a +70°C
• Temperatura de armazenamento: -30°C a +80°C
• Umidade: ≤ 90% RH (60°C)

Aplicações

• HMIs industriais e painéis de controle
• Displays para equipamentos médicos
• Terminais inteligentes e dispositivos portáteis
• Sistemas embarcados com interfaces Android ou Linux

Especificações técnicas

• Área ativa: 45,36 × 75,60 mm
• Dimensões externas: 51,32 × 86,61 × 2,20 mm
• Pixel pitch: 0,0945 × 0,0945 mm
• Interface: 3SPI + RGB
• Driver IC: ST7701S
• Taxa de contraste: 600 : 1
• Luminância: 500 cd/m²
• Direção de visualização: All O’Clock
• Tempo de resposta: 25 ms
