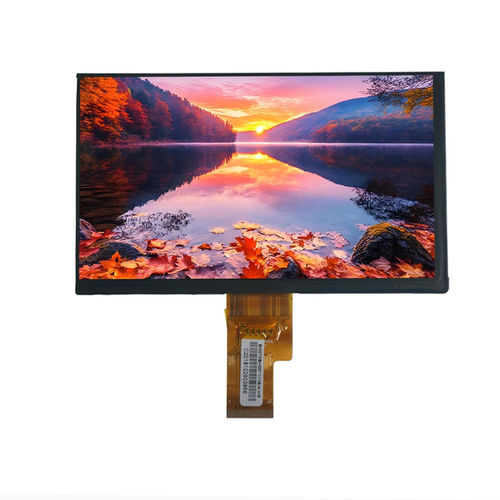

Módulo de visualização TFT LCD YXM116B40-121-0102

IPSem cores1920 x 1080

Visão geral do produto
O YXM116B40-121-0102 é um ecrã open-cell TFT-LCD de 11,6 polegadas Full HD (1920×1080) com interface eDP, destinado a monitores industriais, sistemas de visualização embutidos, equipamentos médicos e soluções de ecrã personalizadas onde a retroiluminação e a caixa são integradas pelo projetista do sistema. Como painel open-cell, é fornecido sem retroilumination para que os clientes possam integrar unidades de retroiluminação personalizadas, filmes ópticos, vidro de cobertura ou painéis táteis conforme os requisitos do projeto.

Principais características

• 11,6 polegadas FHD (1920 × 1080) resolução
• Painel TFT-LCD open cell, transmissivo (retroiluminação não incluída)
• Interface eDP para transmissão de sinal em alta velocidade
• Ângulos de visão amplos IPS (All-O’Clock)
• Modo de visualização Normally Black com arranjo de pixels em faixa vertical RGB
• Projetado para integração de sistema: suporta retroiluminação personalizada, filmes ópticos, vidro de cobertura e sensores táteis

Especificações básicas
Tamanho do ecrã: 11,6 polegadas
Tipo de LCD: TFT-LCD Open Cell, Transmissivo
Modo de visualização: Normally Black
Resolução: 1920 (RGB) × 1080
Área ativa: 256,32 × 144,18 mm
Dimensões externas: 267,72 × 157,77 × 1,50 mm
Pitch do pixel: 0,1335 × 0,1335 mm
Arranjo de pixels: Faixa vertical RGB
Direção de visualização: All-O’Clock (IPS)
Interface: eDP
Retroiluminação: Não incluída (open cell)

Características ópticas
Resolução (típica): 1920 × 1080
Relação de contraste (típica): 1000 : 1
Gama de cor (típica): 72% NTSC
Ângulo de visualização (CR ≥ 10) (típico): 85° / 85° / 85° / 85°
Tempo de resposta (típico): 30 ms

Condições de operação
Temperatura de operação: 0°C ~ +50°C
Temperatura de armazenamento: -20°C ~ +60°C

Mecânica / Observações
Painel open-cell (sem retroiluminação) destinado a integradores de sistema que fornecerão a retroiluminação, lente de cobertura, sensor tátil e a carcaça final. Área ativa e dimensões externas são fornecidas para integração mecânica.

Especificações técnicas

• Modelo: YXM116B40-121-0102
• Tamanho do ecrã: 11,6 polegadas
• Resolução: 1920 × 1080 (FHD)
• Tipo de painel: TFT-LCD Open Cell, Transmissivo
• Interface: eDP
• Área ativa: 256,32 × 144,18 mm
• Dimensões externas: 267,72 × 157,77 × 1,50 mm
• Pitch do pixel: 0,1335 × 0,1335 mm
• Arranjo de pixels: Faixa vertical RGB
• Ângulo de visualização: IPS / All-O'Clock, 85° / 85° / 85° / 85°
• Relação de contraste: 1000:1
• Gama de cor: 72% NTSC
• Tempo de resposta: 30 ms
• Temperatura de operação: 0°C a +50°C
• Temperatura de armazenamento: -20°C a +60°C
• Retroiluminação: Não incluída (open cell)
