Módulo de visualização TFT LCD YX45002A
IPSem coresgráfico

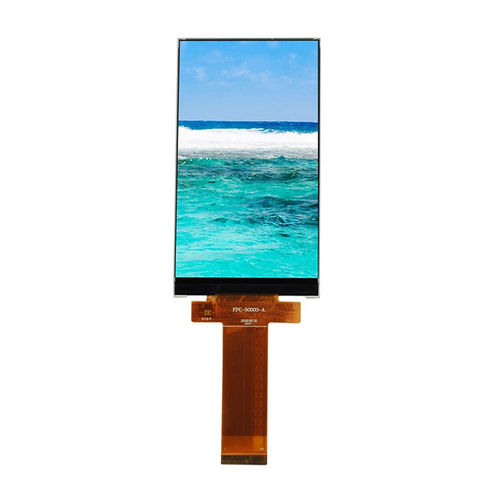

Módulo de visualização TFT LCD - YX45002A - Shenzhen Yousee Technology Co., Ltd. - IPS / em cores / gráfico
Módulo de visualização TFT LCD - YX45002A - Shenzhen Yousee Technology Co., Ltd. - IPS / em cores / gráfico
Guardar nos favoritos
Comparar
Mais informações no site da Shenzhen Yousee Technology Co., Ltd.

Características

Tipo de tela
TFT LCD, IPS
Tipo
em cores, gráficos
Formato
480 x 854
Interface
RGB, MIPI
Configuração/montagem
portáteis
Outras características
de grande ângulo de visão, de elevado contraste
Comprimento

59,17 mm
(2,33 in)

Largura

108,14 mm
(4,2575 in)

Espessura

1,81 mm
(0,071 in)

Temperatura de utilização

MÁX: 70 °C
(158 °F)

MÍN: -20 °C
(-4 °F)

Descrição

Visão geral do produto
O YX45002A é um módulo de ecrã TFT-LCD IPS de 4,5 polegadas com alta resolução, apresentando 480×854 pixels e interface MIPI. Foi concebido para dispositivos portáteis, terminais médicos, instrumentos móveis e sistemas HMI embutidos. Com tecnologia IPS e ângulo de visão All-O'Clock, o ecrã fornece cores estáveis, alto contraste e excelente legibilidade de qualquer direção. Alimentado pelo driver IC JD9161Z, garante processamento de sinal suave e desempenho fiável a longo prazo em ambientes embebidos exigentes. O ecrã de 4,5 polegadas em formato retrato é especialmente adequado para terminais móveis, dispositivos de recolha de dados, painéis de controlo inteligentes e equipamentos portáteis profissionais.

Principais características
  • 4,5 polegadas IPS TFT-LCD, transmissivo
  • Resolução 480 (RGB) × 854
  • Interface MIPI
  • Driver IC: JD9161Z
  • Ângulo de visão All-O'Clock (IPS)
  • Ecrã em formato retrato para aplicações embebidas/móveis

Especificações básicas
Tamanho do ecrã: 4,5 polegadas
Tipo de LCD: IPS TFT-LCD, transmissivo
Resolução: 480 (RGB) × 854
Área ativa: 55,44 × 98,64 mm
Dimensões exteriores: 59,17 × 108,14 × 1,81 mm
Pitch de píxel: 0,1155 × 0,1155 mm
Direção de visualização: All-O'Clock
Driver IC: JD9161Z
Interface: MIPI

Características ópticas
Resolução: 480 × 854
Relação de contraste: 800 : 1
Gama de cores: 60%
Luminância: 250 cd/m²
Uniformidade de luminância: 80%
Ângulo de visão (CR ≥ 10): 80° (todas as direções)
Tempo de resposta: 30 ms

Condições de operação
Temperatura de operação: -20°C ~ +70°C
Temperatura de armazenamento: -30°C ~ +80°C
Humidade: ≤ 90% HR (60°C)

Desenho mecânico
O desenho mecânico e os esquemas dimensionais são fornecidos para verificação de integração e montagem.

Especificações técnicas
  • Modelo: YX45002A
  • Tamanho do ecrã: 4,5 polegadas
  • Resolução: 480 × 854 (RGB)
  • Tipo de LCD: IPS TFT, transmissivo
  • Área ativa: 55,44 × 98,64 mm
  • Dimensões exteriores: 59,17 × 108,14 × 1,81 mm
  • Pitch de píxel: 0,1155 × 0,1155 mm
  • Direção de visualização: All-O'Clock (ângulo amplo)
  • Driver IC: JD9161Z
  • Interface: MIPI
  • Relação de contraste: 800:1
  • Luminância: 250 cd/m²
  • Tempo de resposta: 30 ms
  • Temperatura de operação: -20°C a +70°C
  • Temperatura de armazenamento: -30°C a +80°C
  • Humidade: ≤ 90% HR (60°C)
