Módulo de visualização TFT LCD YX09020542416BB
em cores1024 x 6009"

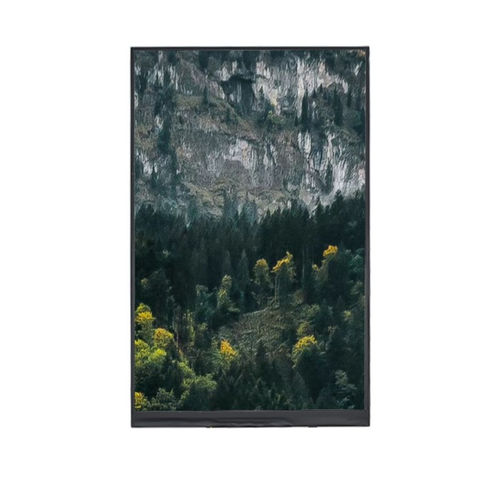

Módulo de visualização TFT LCD - YX09020542416BB - Shenzhen Yousee Technology Co., Ltd. - em cores / 1024 x 600 / 9"
Módulo de visualização TFT LCD - YX09020542416BB - Shenzhen Yousee Technology Co., Ltd. - em cores / 1024 x 600 / 9"
Guardar nos favoritos
Comparar
Mais informações no site da Shenzhen Yousee Technology Co., Ltd.

Características

Tipo de tela
TFT LCD
Tipo
em cores
Formato
1024 x 600
Tamanho da tela
9"
Aplicações
industriais, para painel de controle, HMI
Interface
RGB
Outras características
retroiluminados, com retroiluminação LED
Comprimento

210,7 mm
(8,295 in)

Largura

126,5 mm
(4,9803 in)

Espessura

4 mm
(0,157 in)

Temperatura de utilização

MÁX: 70 °C
(158 °F)

MÍN: -20 °C
(-4 °F)

Descrição

Visão geral do produto
O YX09020542416BB é um módulo de display TFT LCD de 9,0 polegadas com resolução 1024×600 (WSVGA) e interface RGB, desenvolvido para HMI industriais, painéis de controlo e aplicações embebidas que exigem maior área de visualização e operação fiável a longo prazo. O modo de exibição normalmente preto e a estrutura TFT transmissiva proporcionam contraste equilibrado e imagem nítida em ambientes interiores e semiindustriais.

Especificações básicas
Tamanho do ecrã: 9,0 polegadas
Tipo de LCD: TFT-LCD, transmissivo
Modo de exibição: normalmente preto
Resolução: 1024 (RGB) × 600
Área ativa: 195,84 × 114,60 mm
Dimensões externas: 210,70 × 126,50 × 4,00 mm
Pitch de pixel: 0,19125 × 0,19125 mm
Arranjo de pixels: faixa vertical RGB
Direção de visualização: 6 horas (TN)
Interface: RGB
Retroiluminação: LED branca

Desenho mecânico
Desenho mecânico e ilustração dimensional disponíveis para suportar integração, fixação e desenho da moldura durante o desenvolvimento do produto.

Características óticas
Resolução: 1024 × 600
Relação de contraste: 800:1
Luminância (typ.): 350 cd/m²
Uniformidade de luminância: 80%
Ângulos de visualização (CR ≥ 10): 70° / 70° / 60° / 70°
Tempo de resposta (typ.): 25 ms

Condições de operação
Temperatura de operação: -20°C a +70°C
Temperatura de armazenamento: -30°C a +80°C
Humidade: ≤ 90% HR (60°C)

Características técnicas
  • Modelo: YX09020542416BB
  • Tipo de produto: módulo TFT LCD 9,0 polegadas
  • Resolução: 1024 × 600 (RGB)
  • Interface: RGB
  • Modo de exibição: normalmente preto
  • Retroiluminação: LED branca
  • Área ativa: 195,84 × 114,60 mm
  • Dimensões externas: 210,70 × 126,50 × 4,00 mm
  • Pitch de pixel: 0,19125 × 0,19125 mm
  • Arranjo de pixels: faixa vertical RGB
  • Direção de visualização: 6 horas (TN)
  • Luminância típica: 350 cd/m²
  • Relação de contraste: 800:1
  • Ângulos de visualização (CR≥10): 70° / 70° / 60° / 70°
  • Tempo de resposta: 25 ms
  • Temp. operação: -20°C ~ +70°C
  • Temp. armazenamento: -30°C ~ +80°C
  • Humidade: ≤ 90% HR (60°C)
