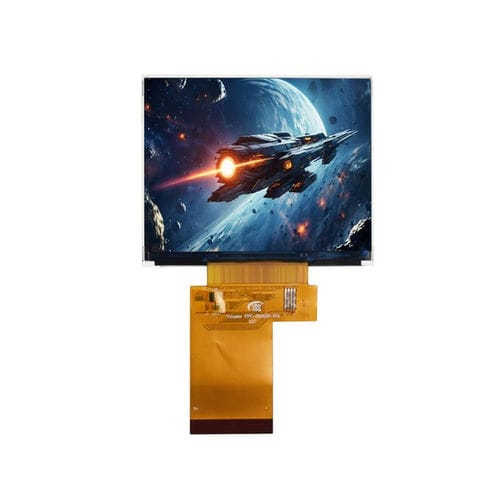

Módulo de visualização TFT LCD YX35012A

em cores640 x 4803,5"

Visão geral do produto
O YX35012A é um módulo de display TFT-LCD transmissivo de 3,5 polegadas com resolução 640×480 (VGA). Suporta interfaces duplas (3SPI e RGB de 24 bits) e é controlado pelo driver IC N93052C, permitindo integração com sistemas MCU via SPI ou plataformas controladas por RGB. O módulo oferece nitidez de nível VGA, amplo ângulo de visão (All O'Clock) e formato compacto, adequado para painéis de controlo industriais, terminais médicos, POS e plataformas embutidas.

Principais características

• Tamanho do ecrã: 3,5 polegadas, TFT-LCD transmissivo
• Resolução: 640×480 (RGB, VGA)
• Interface dupla: 3SPI + RGB 24 bits
• Driver IC: N93052C
• Direção de visualização ampla: All O'Clock
• Dimensões exteriores compactas
• Faixa operacional adequada para uso industrial

Especificações básicas
Modelo: YX35012A
Tamanho do ecrã: 3,5 polegadas
Tipo de LCD: TFT-LCD, transmissivo
Resolução: 640 (RGB) × 480
Área ativa: 70,08 × 52,56 mm
Dimensões exteriores: 76,9 × 63,9 × 3,0 mm
Pitch de pixel: 0,110 × 0,110 mm
Direção de visualização: All O'Clock
Interface: 3SPI + RGB 24 bits
Driver IC: N93052C

Características ópticas
Relação de contraste: 600–800 : 1
Gama de cores: 50%
Luminância: 300 cd/m²
Uniformidade de luminância: 80%
Ângulo de visão (CR ≥ 10): 75°–85° (todas direções)
Tempo de resposta: 25 ms

Condições de funcionamento
Temperatura de funcionamento: -20°C a +70°C
Temperatura de armazenamento: -30°C a +80°C
Humidade: ≤ 90% HR (60°C)

Aplicações

• Painéis de controlo industriais
• Terminais médicos
• Sistemas de ponto de venda (POS)
• Plataformas embutidas e dispositivos industriais/consumidor que exigem qualidade de ecrã VGA

Especificações técnicas

• Modelo: YX35012A
• Tamanho do ecrã: 3,5 polegadas
• Resolução: 640×480 (RGB)
• Área ativa: 70,08 × 52,56 mm
• Dimensões exteriores: 76,9 × 63,9 × 3,0 mm
• Pitch de pixel: 0,110 × 0,110 mm
• Tipo de LCD: TFT-LCD, transmissivo
• Direção de visualização: All O'Clock
• Driver IC: N93052C
• Interface: 3SPI + RGB 24 bits
• Relação de contraste: 600–800 : 1
• Gama de cores: 50%
• Luminância: 300 cd/m²
• Uniformidade de luminância: 80%
• Ângulo de visão (CR ≥ 10): 75°–85°
• Tempo de resposta: 25 ms
• Temperatura de funcionamento: -20°C a +70°C
• Temperatura de armazenamento: -30°C a +80°C
• Humidade: ≤ 90% HR (60°C)
