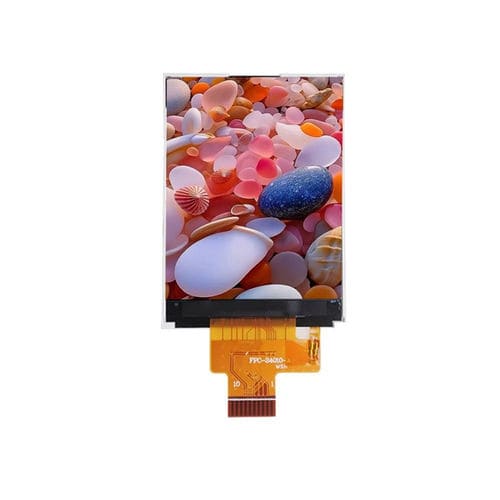

Módulo de visualização de LED YX24010A

TFT LCDTNem cores

Visão geral do produto
O YX24010A é um módulo LCD TFT de 2,4 polegadas com resolução 240×320 (RGB), painel a‑Si TFT transmissivo positivo e controlador ST7789V integrado. Destina-se a aplicações embutidas compactas, dispositivos de mão, sistemas baseados em MCU, instrumentos portáteis e equipamentos de controle industrial que exigem um ecrã gráfico de formato reduzido.

Principais características

• Tamanho do ecrã: 2,4 polegadas
• Resolução: 240 (RGB) × 320
• Tipo de LCD: a-Si TFT, transmissivo positivo
• Controlador: ST7789V
• Interface: SPI
• Direção de visualização: TN, 12 horas
• Retroiluminação: 4 × LEDs brancos
• Tensão de entrada LCM: 2,8 ±0,1 V

Especificações técnicas

• Modelo: YX24010A
• Área ativa: 36,72 × 48,96 mm
• Dimensões exteriores: 42,72 × 60,26 × 2,45 mm
• Pitch de pixel: 0,153 × 0,153 mm
• Luminância típica: 250 cd/m²
• Relação de contraste (typ): 500:1
• Gama de cor (typ): 60%
• Tempo de resposta (typ): 16 ms

Dados ópticos e mecânicos

• Ângulo de visualização (CR≥10) (typ): L45° / R45° / U45° / D20°
• Resolução: 240 × 320
• Configuração da retroiluminação: 4 × LEDs brancos

Condições de operação

• Temperatura de operação: -20°C a +70°C
• Temperatura de armazenamento: -30°C a +80°C
• Humidade: ≤ 90% HR (60°C)

Desenho mecânico
Desenho mecânico disponível para referência de montagem e dimensão; consultar o desenho para a posição dos conectores e furos de fixação.
