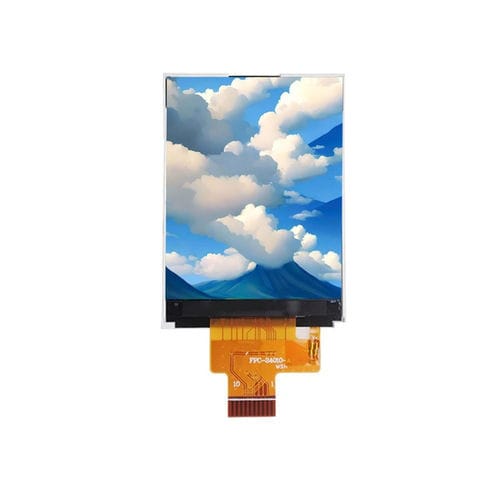

Módulo de visualização TFT LCD YX24058A

em coresde alta resolução480 x 640

Visão geral
O YX24058A é um módulo de display TFT-LCD MIPI de 2,4 polegadas da Yousee, com resolução RGB 480×640 e ângulo de visão All O’Clock. Com o driver ST7701S, suporta comunicação de dados em alta velocidade para plataformas Linux, Android e sistemas embarcados de alto desempenho. O design compacto e a alta densidade de pixels facilitam a integração em instrumentos portáteis, controladores inteligentes, terminais POS e equipamentos médicos com espaço limitado.

Especificações básicas
Tamanho do display: 2,4 polegadas
Tipo de LCD: TFT-LCD, transmissivo
Resolução: 480 (RGB) × 640
Área ativa: 36,72 × 48,96 mm
Dimensões externas: 41,72 × 60,26 × 2,15 mm
Pitch do pixel: 0,0765 × 0,0765 mm
Direção de visualização: All O’Clock
Driver IC: ST7701S
Interface: MIPI DSI

Condições de operação
Temperatura de operação: -20°C ~ +70°C
Temperatura de armazenamento: -30°C ~ +80°C
Umidade: ≤ 90% UR (60°C)

Desenho mecânico
Um desenho mecânico e a imagem do contorno estão disponíveis na página do produto para referência de integração e montagem.

Especificações técnicas

• Modelo: YX24058A
• Tamanho do display: 2,4 polegadas
• Resolução: 480×640 (RGB)
• Tipo de LCD: TFT-LCD, transmissivo
• Área ativa: 36,72 × 48,96 mm
• Dimensões externas: 41,72 × 60,26 × 2,15 mm
• Pitch do pixel: 0,0765 × 0,0765 mm
• Direção de visualização: All O’Clock (amplo ângulo de visão)
• Driver IC: ST7701S
• Interface: MIPI DSI
• Aplicações típicas: instrumentos portáteis, controladores inteligentes, terminais POS, dispositivos médicos
• Temperatura de operação: -20°C a +70°C
• Temperatura de armazenamento: -30°C a +80°C
• Umidade: ≤ 90% UR (60°C)
