Módulo de visualização TFT LCD YX28007B
IPSTNem cores

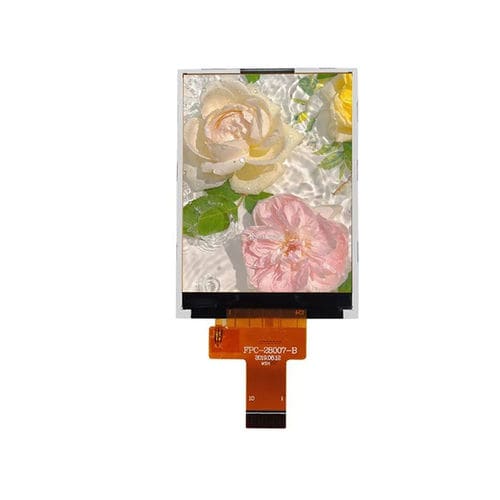

Módulo de visualização TFT LCD - YX28007B - Shenzhen Yousee Technology Co., Ltd. - IPS / TN / em cores
Módulo de visualização TFT LCD - YX28007B - Shenzhen Yousee Technology Co., Ltd. - IPS / TN / em cores
Módulo de visualização TFT LCD - YX28007B - Shenzhen Yousee Technology Co., Ltd. - IPS / TN / em cores - imagem - 2
Módulo de visualização TFT LCD - YX28007B - Shenzhen Yousee Technology Co., Ltd. - IPS / TN / em cores - imagem - 3
Guardar nos favoritos
Comparar
Mais informações no site da Shenzhen Yousee Technology Co., Ltd.

Características

Tipo de tela
TFT LCD, IPS, TN
Tipo
em cores
Formato
240 x 320
Tamanho da tela
2,8"
Aplicações
industriais, HMI, de comunicação visual, para controles remotos, para veículos, para mediçãodo nível de reservatórios
Interface
RGB, SPI, MCU
Estrutura
compactos
Configuração/montagem
portáteis, embutidos, de embutir
Grau de proteção
IP65
Sistema operacional
Linux, Android
Outras características
de grande ângulo de visão, sob medida, com retroiluminação LED
Comprimento

50 mm
(1,969 in)

Largura

69,2 mm
(2,7244 in)

Espessura

2,45 mm
(0,096 in)

Temperatura de utilização

MÍN: -20 °C
(-4 °F)

MÁX: 70 °C
(158 °F)

Descrição

Visão geral
O YX28007B é um módulo de display TFT LCD de 2,8 polegadas com resolução 240×320, painel TFT a-Si transmissivo e driver ST7789V. Fornece brilho estável e imagens nítidas para painéis de controlo industriais, dispositivos portáteis e sistemas HMI embarcados. O módulo utiliza interface SPI de 4 fios e tensão de funcionamento de 2,8 V para integração simples em plataformas baseadas em MCU.

Principais capacidades
  • Tamanho do ecrã: 2,8 polegadas
  • Resolução: 240 (RGB) × 320
  • Driver IC: ST7789V
  • Interface: SPI 4 fios
  • Retroiluminação: LEDs brancos × 4


Especificações básicas
Tamanho do ecrã: 2,8 polegadas
Tipo de LCD: a-Si TFT, transmissivo positivo
Resolução: 240 (RGB) × 320
Área ativa: 43.20 × 57.60 mm
Dimensões externas: 50.00 × 69.20 × 2.45 mm
Pixel pitch: 0.180 × 0.180 mm
Direção de visualização: TN, 12 O'Clock
Driver IC: ST7789V
Interface: SPI 4 fios
Retroiluminação: LEDs brancos × 4
Tensão de entrada LCM: 2.8 ±0.1 V

Características ópticas
Taxa de contraste: 500 : 1
Gama de cores: 60%
Luminância: 300 cd/m²
Uniformidade da luminância: 80%
Ângulo de visualização (CR ≥ 10): 45° (L) / 45° (R) / 50° (U) / 20° (D)
Tempo de resposta: 16 ms

Condições de operação
Temperatura de operação: -20°C ~ +70°C
Temperatura de armazenamento: -30°C ~ +80°C
Humidade: ≤ 90% RH (60°C)

Especificações técnicas
  • Modelo: YX28007B
  • Painel de visualização: 2.8" TFT, a-Si, transmissivo positivo
  • Resolução: 240 × 320 (RGB)
  • Área ativa: 43.20 × 57.60 mm
  • Dimensões externas: 50.00 × 69.20 × 2.45 mm
  • Pixel pitch: 0.180 × 0.180 mm
  • Direção de visualização: TN, 12 O'Clock (otimizado para visualização frontal)
  • Driver IC: ST7789V
  • Interface: SPI 4 fios (adequado para integração MCU)
  • Retroiluminação: 4 × LEDs brancos
  • Luminância típica: 300 cd/m²
  • Taxa de contraste: 500:1
  • Gama de cores: 60%
  • Tempo de resposta: 16 ms
  • Ângulo de visão (CR≥10): L45° / R45° / U50° / D20°
  • Tensão de entrada LCM: 2.8 ±0.1 V (tensão de operação ~2.8V)
  • Faixa de temperatura de operação: -20°C a +70°C
  • Faixa de temperatura de armazenamento: -30°C a +80°C
  • Humidade: ≤ 90% RH (a 60°C)
  • Aplicações típicas: painéis de controlo industriais, dispositivos portáteis, sistemas HMI embarcados
