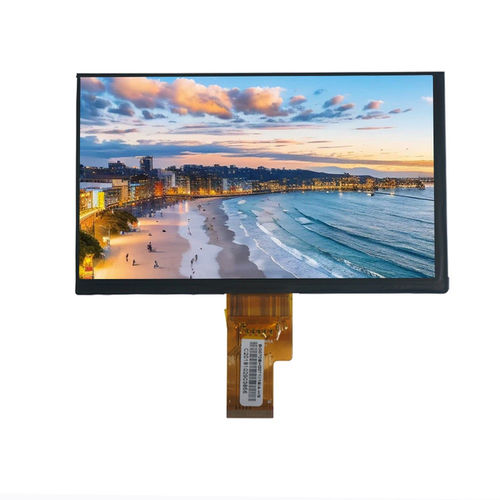

Módulo de visualização TFT LCD YX07022542716H series

IPSem cores1024 x 600

Visão geral do produto
O YX07022542716HB é um módulo de ecrã IPS TFT-LCD de 7,0 polegadas com resolução 1024×600 (WSVGA) e interface LVDS, desenvolvido para sistemas de controlo industrial, painéis HMI, equipamentos embedded e aplicações profissionais de visualização. Com tecnologia IPS e ângulo de visão All-O'Clock, o ecrã proporciona cores consistentes, contraste estável e boa visibilidade em todas as direções. A interface LVDS garante transmissão de sinal estável e elevada imunidade a ruído, suportando operação prolongada em ambientes industriais e embedded. O formato padrão de 7 polegadas permite fácil integração mecânica em projetos de sistema existentes.

Principais características

• Tamanho do ecrã: 7,0 polegadas
• Resolução: 1024 (RGB) × 600 (WSVGA)
• IPS TFT-LCD, tipo transmissivo para amplos ângulos de visão e cor estável
• Direção de visualização All-O'Clock (visão ampla)
• Modo de visualização: Normally Black
• Interface LVDS para transmissão de sinal estável e imunidade ao ruído
• Retroiluminação: LED branca
• Projetado para HMI industrial, sistemas embedded e ecrãs profissionais

Especificações básicas
Tamanho do ecrã: 7,0 polegadas
Tipo de LCD: IPS TFT-LCD, transmissivo
Modo de visualização: Normally Black
Resolução: 1024 (RGB) × 600
Área ativa: 154,21 × 85,92 mm
Dimensões exteriores: 164,9 × 100,0 × 2,8 mm
Pitch de pixel: 0,1926 × 0,1926 mm
Direção de visualização: All-O'Clock (IPS)
Interface: LVDS
Retroiluminação: LED branca

Desenho mecânico
Desenhos mecânicos e imagens das dimensões são fornecidos para referência de integração e montagem (imagens dimensionais disponíveis na página do produto).

Características ópticas
Resolução: 1024 × 600
Relação de contraste: 800 : 1
Gama de cores: 60%
Luminância: 300 cd/m²
Uniformidade de luminância: 80%
Ângulo de visão (CR ≥ 10): 80° (todas as direções)
Tempo de resposta: 25 ms

Condições de funcionamento
Temperatura de operação: -20°C ~ +70°C
Temperatura de armazenamento: -30°C ~ +80°C
Humidade: ≤ 90% HR (60°C)

Variantes disponíveis

• YX07022542716HB (base)
• YX07022542716HBCT2 (variante)
• YX07022542716HBRT (variante)

Especificações técnicas

• Família de modelos: série YX0702
• Tamanho do ecrã: 7,0 polegadas
• Resolução: 1024×600 (WSVGA)
• Tipo de painel: IPS TFT-LCD (transmissivo)
• Interface: LVDS
• Retroiluminação: LED branca
• Área ativa: 154,21 × 85,92 mm
• Dimensões exteriores: 164,9 × 100,0 × 2,8 mm
• Pitch de pixel: 0,1926 × 0,1926 mm
• Direção de visualização: All-O'Clock
• Relação de contraste: 800:1
• Luminância: 300 cd/m²
• Tempo de resposta: 25 ms
• Temperatura de operação: -20°C a +70°C
• Temperatura de armazenamento: -30°C a +80°C
• Humidade: ≤ 90% HR (60°C)
