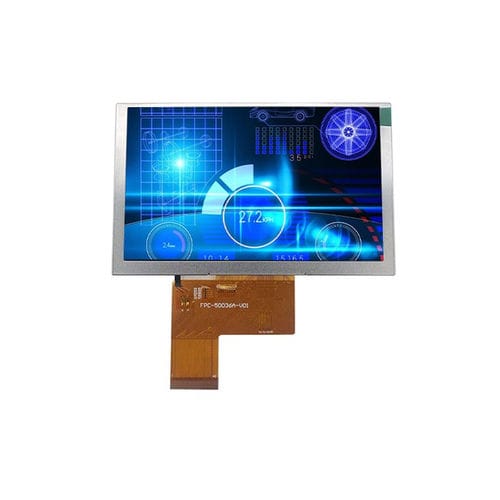

Módulo de visualização TFT LCD YX50036A

IPSem cores800 x 480

Visão geral
O YX50036A da Yousee é um módulo de ecrã IPS TFT de 5,0 polegadas com resolução 800×480 (WVGA) e interface RGB de 24 bits. Projetado para painéis de controlo industriais, sistemas HMI embutidos e equipamentos profissionais, o painel IPS com ângulo de visão All-O'Clock proporciona reprodução de cor consistente, contraste estável e boa visibilidade em várias direções. O driver ST7262A garante processamento fiável do sinal RGB e desempenho estável em funcionamento contínuo. O formato WVGA compacto oferece um equilíbrio entre tamanho do ecrã, nitidez e compatibilidade de sistema para aplicações de automação e dispositivos embebidos.

Especificações básicas

• Modelo: YX50036A
• Tamanho do ecrã: 5,0 polegadas
• Tipo de LCD: IPS TFT-LCD, transmissivo
• Resolução: 800 (RGB) × 480 (WVGA)
• Área ativa: 108,0 × 64,8 mm
• Dimensões externas: 120,7 × 75,8 × 3,0 mm
• Passo de pixel: 0,135 × 0,135 mm
• Interface: RGB 24 bits
• Driver IC: ST7262A
• Direção de visualização: All-O'Clock (IPS)

Características ópticas

• Resolução (típ.): 800 × 480
• Relação de contraste (típ.): 600:1
• Gama de cores (típ.): 60%
• Luminância (típ.): 300 cd/m²
• Uniformidade de luminância (típ.): 80%
• Ângulo de visão (CR ≥ 10): 80° (todas as direções)
• Tempo de resposta (típ.): 25 ms

Condições de funcionamento

• Temperatura de operação: -20°C a +70°C
• Temperatura de armazenamento: -30°C a +80°C
• Humidade: ≤ 90% RH (60°C)

Aplicações previstas

• Painéis de controlo industriais
• Sistemas HMI embutidos
• Terminais de automação
• Instrumentos portáteis e equipamentos profissionais

Especificações técnicas

• Driver IC: ST7262A
• Passo de pixel: 0,135 × 0,135 mm
• Área ativa: 108,0 × 64,8 mm
• Dimensões: 120,7 × 75,8 × 3,0 mm
• Relação de contraste: 600:1
• Luminância: 300 cd/m² (típ.)
• Gama de cores: 60%
• Tempo de resposta: 25 ms
• Interface: RGB 24 bits
