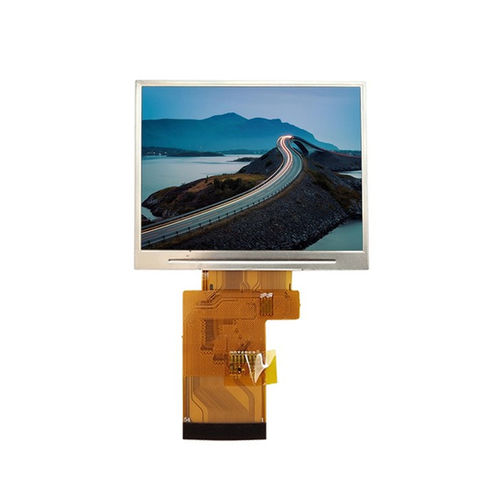

Módulo de visualização TFT LCD YX35014A

TNem cores320 x 480

Visão geral do produto
O YX35014A é um módulo de ecrã TFT LCD de 3,5 polegadas com resolução 320×480, tecnologia TFT a‑Si transmissiva e o controlador ST7796S. Proporciona brilho estável, gráficos nítidos e funcionamento fiável, adequado para painéis de controlo industriais, dispositivos portáteis e sistemas HMI embebidos. Com interface SPI e direção de visualização TN otimizada às 12 horas, o YX35014A foi concebido para aplicações de visualização frontal, mantendo uma pegada mecânica compacta.

Especificações básicas
Tamanho do ecrã: 3,5 polegadas
Tipo de LCD: a‑Si TFT, transmissivo positivo
Resolução: 320 (RGB) × 480
Área ativa: 48,96 × 73,44 mm
Dimensões exteriores: 54,5 × 84,0 × 3,05 mm
Pitch do píxel: 0,153 × 0,153 mm
Direção de visualização: TN, 12 horas
Driver IC: ST7796S
Interface: SPI

Desenho mecânico
O desenho mecânico está disponível na página do produto (imagem fornecida que mostra o contorno e as dimensões).

Características ópticas
Resolução: 320 × 480
Relação de contraste: 500 : 1
Gama de cores: 60%
Uniformidade de luminância: 80%
Ângulo de visualização (CR ≥ 10): 60° (E) / 60° (D) / 60° (S) / 40° (I)
Tempo de resposta: 25 ms

Condições de operação
Temperatura de operação: -20°C ~ +70°C
Temperatura de armazenamento: -30°C ~ +80°C
Humidade: ≤ 90% HR (60°C)

Características / especificações técnicas

• Modelo: YX35014A
• Tamanho do ecrã: 3,5 polegadas
• Resolução: 320×480 (RGB)
• Tipo de LCD: a‑Si TFT, transmissivo positivo
• Área ativa: 48,96 × 73,44 mm
• Dimensões exteriores: 54,5 × 84,0 × 3,05 mm
• Pitch do píxel: 0,153 × 0,153 mm
• Direção de visualização: TN, 12 horas (otimizado para vista frontal)
• Driver IC: ST7796S
• Interface: SPI
• Relação de contraste: 500:1
• Gama de cores: 60%
• Uniformidade de luminância: 80%
• Ângulos de visualização (CR ≥ 10): E60° / D60° / S60° / I40°
• Tempo de resposta: 25 ms
• Temperatura de operação: -20°C a +70°C
• Temperatura de armazenamento: -30°C a +80°C
• Humidade: ≤ 90% HR (60°C)
