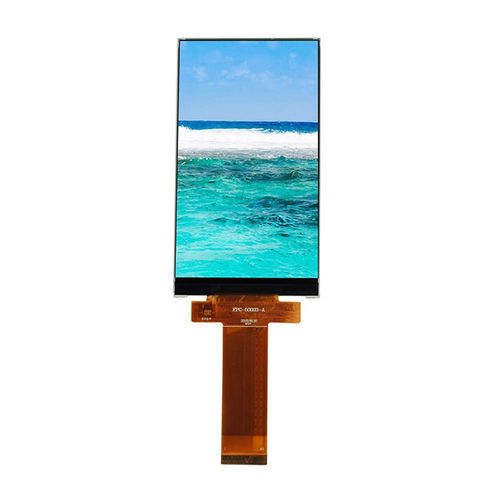

Módulo de visualização TFT LCD YX50003A

TNem cores480 x 854

Visão geral do produto
O YX50003A é um módulo de visor TFT LCD de 5,0 polegadas com resolução 480×854 em orientação vertical, projetado para terminais portáteis, IHM industriais e aplicações de controle embarcado. Possui interface MCU 8080 padrão que suporta modos paralelos de 8 e 16 bits, permitindo conexão direta a MCUs sem processamento de vídeo complexo. Com dimensões compactas e desempenho de exibição estável, o YX50003A é adequado para instrumentos portáteis, terminais inteligentes, dispositivos de coleta de dados e controladores industriais.

Aplicações

• Terminais portáteis
• IHM industriais
• Aplicações de controle embarcado
• Instrumentos portáteis
• Terminais inteligentes
• Dispositivos de coleta de dados
• Controladores industriais

Especificações básicas
Tamanho do display: 5,0 polegadas
Tipo de LCD: TFT-LCD, transmissivo
Resolução: 480 (RGB) × 854
Área ativa: 61,56 × 109,53 mm
Dimensões externas: 66,4 × 120,05 × 2,1 mm
Pitch do pixel: 0,128 × 0,128 mm
Direção de visualização: 12 horas (TN)
Driver IC: OTM8009A
Interface: 8080 MCU (8 bits / 16 bits)

Características ópticas
Resolução: 480 × 854
Taxa de contraste: 600 : 1
Gama de cores: 50%
Luminância: 300 cd/m²
Uniformidade da luminância: 80%
Ângulo de visão (CR ≥ 10): 60° / 55° / 60° / 60°
Tempo de resposta: 17,5 ms

Condições de operação
Temperatura de operação: -20°C a +70°C
Temperatura de armazenamento: -30°C a +80°C
Umidade: ≤ 90% UR (60°C)

Especificações técnicas

• Modelo: YX50003A
• Tamanho do display: 5,0 polegadas
• Resolução: 480 (RGB) × 854
• Tipo de LCD: TFT-LCD, transmissivo
• Área ativa: 61,56 × 109,53 mm
• Dimensões externas: 66,4 × 120,05 × 2,1 mm
• Pitch do pixel: 0,128 × 0,128 mm
• Direção de visualização: 12 horas (TN)
• Driver IC: OTM8009A
• Interface: 8080 MCU (suporta paralelo 8 bits e 16 bits)
• Taxa de contraste: 600:1
• Gama de cores: 50%
• Luminância: 300 cd/m²
• Uniformidade da luminância: 80%
• Ângulo de visão (CR ≥ 10): 60° / 55° / 60° / 60°
• Tempo de resposta: 17,5 ms
• Temperatura de operação: -20°C a +70°C
• Temperatura de armazenamento: -30°C a +80°C
• Umidade máxima: ≤ 90% UR (60°C)
• Aplicações típicas: terminais portáteis, IHM industriais, controle embarcado, instrumentos portáteis, terminais inteligentes, coleta de dados, controladores industriais
