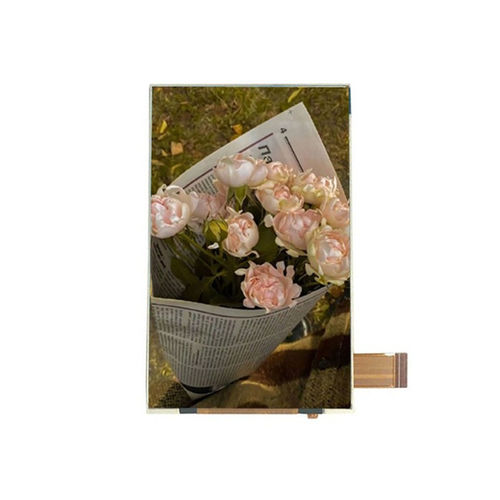

Módulo de visualização TFT LCD YX40206ACT

IPScom tela sensível ao toque capacitivaem cores

Visão geral do produto
O YX40206ACT da Yousee é um módulo LCD TFT IPS de 4,02 polegadas com alta resolução (640×1136 pixels), interface MIPI DSI e painel tátil capacitivo integrado. Projetado para terminais inteligentes, equipamentos médicos, IHM industriais e sistemas embarcados Android/Linux, oferece alta densidade de pixels, amplos ângulos de visão e espessura total reduzida de 3,59 mm (LCM + touch), adequado para dispositivos compactos e premium.

Especificações básicas

• Modelo: YX40206ACT
• Tamanho do display: 4,02 polegadas
• Tipo de LCD: IPS TFT-LCD, transmissivo
• Resolução: 640 (RGB) × 1136 pixels
• Área ativa: 49,92 × 88,61 mm
• Dimensões externas: 61,5 × 112,6 × 3,59 mm
• Pitch de pixel: 0,078 × 0,078 mm
• Direção de visualização: All-O’Clock (amplo ângulo IPS)
• Driver IC: HX8394F
• Interface: MIPI DSI
• Painel touch: Touch capacitivo integrado (CTP)

Características ópticas

• Resolução: 640 × 1136
• Taxa de contraste: 800:1
• Gama de cores: 60% NTSC
• Luminância: 450 cd/m²
• Uniformidade de luminância: 80%
• Ângulo de visão (CR ≥ 10): 80° (todas as direções)
• Tempo de resposta: 25 ms

Condições de funcionamento

• Temperatura de operação: -20°C a +70°C
• Temperatura de armazenamento: -30°C a +80°C
• Umidade: ≤ 90% RH (60°C)

Mecânica / Desenho

• Dimensões externas: 61,5 × 112,6 × 3,59 mm (espessura total LCM + touch 3,59 mm)
• Área ativa: 49,92 × 88,61 mm

Aplicações

• Terminais inteligentes
• Dispositivos médicos
• IHM industriais
• Controladores portáteis
• Sistemas embarcados Android ou Linux

Especificações técnicas

• Tamanho do display: 4,02 polegadas
• Resolução: 640 (RGB) × 1136 pixels
• Tipo de LCD: IPS TFT-LCD, transmissivo
• Pitch de pixel: 0,078 × 0,078 mm
• Driver IC: HX8394F
• Interface: MIPI DSI
• Touch: Painel touch capacitivo integrado (CTP)
• Taxa de contraste: 800:1
• Gama de cores: 60% NTSC
• Luminância: 450 cd/m²
• Uniformidade de luminância: 80%
• Ângulo de visão (CR ≥ 10): 80° (todas as direções)
• Tempo de resposta: 25 ms
• Temperatura de operação: -20°C a +70°C
• Temperatura de armazenamento: -30°C a +80°C
• Umidade: ≤ 90% RH (60°C)
