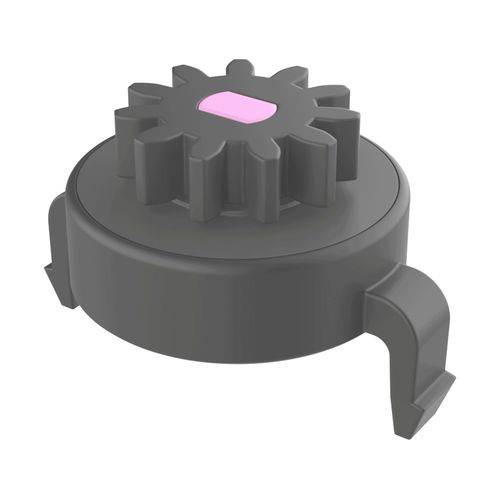

Rotary damper TBChydraulicfor panelsfor the automotive industry
Add to favorites
Compare this product
Characteristics
- Function
- rotary
- Technology
- hydraulic
- Applications
- for the automotive industry, for panels
- Material
- plastic
- Thread length
Min.: 3 mm
(0.1 in)Max.: 5 mm
(0.2 in)- Diameter
Min.: 6.6 mm
(0.3 in)Max.: 12.8 mm
(0.5 in)- Height
Min.: 7.6 mm
(0.3 in)Max.: 10.3 mm
(0.4 in)
Description
Description
Rotary dampers from ISC Plastic Parts are offered in a wide range of torque ratings and are primarily used to control the opening stroke of doors and panels. They are also applied in timing devices and various radial-movement mechanisms where controlled rotation is required.
Table - Product variants
Reference ; No. Teeth (Z) ; Pitch diameter Dp ; h ; D ; A ; H ; Panel thickness c
50002000024 ; 10 ; 8,00 ; 3,50 ; 14,95 ; 20,80 ; 8,75 ; 2,00
50002000068 ; 10 ; 8,00 ; 3,50 ; 14,95 ; 21,45 ; 8,10 ; 2,00
50002000025 ; 11 ; 6,60 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000069 ; 11 ; 6,60 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000023 ; 11 ; 8,80 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000067 ; 11 ; 8,80 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000026 ; 11 ; 8,80 ; 4,50 ; 14,95 ; 20,80 ; 9,75 ; 2,00
50002000070 ; 11 ; 8,80 ; 4,50 ; 14,95 ; 21,45 ; 9,10 ; 2,00
50002000027 ; 11 ; 8,80 ; 5,00 (3+2) ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000071 ; 11 ; 8,80 ; 5,00 (3+2) ; 14,95 ; 21,45 ; 9,60 ; 2,00
50002000028 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 20,80 ; 8,75 ; 2,00
50002000072 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 21,45 ; 8,10 ; 2,00
50002000029 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000073 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000030 ; 13 ; 10,40 ; 5,00 ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000074 ; 13 ; 10,40 ; 5,00 ; 14,95 ; 21,45 ; 9,60 ; 2,00
50002000031 ; 14 ; 7,00 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000075 ; 14 ; 7,00 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000032 ; 16 ; 12,80 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000076 ; 16 ; 12,80 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000033 ; 16 ; 12,80 ; 5,00 ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000077 ; 16 ; 12,80 ; 5,00 ; 14,95 ; 21,45 ; 9,60 ; 2,00
Notes
Measures expressed in: Millimeters
RoHS: Compliant
Video: available for this product
Drawing PDF: download link shown on page (no direct PDF URL present in source)
Features / technical specifications
Rotary dampers from ISC Plastic Parts are offered in a wide range of torque ratings and are primarily used to control the opening stroke of doors and panels. They are also applied in timing devices and various radial-movement mechanisms where controlled rotation is required.
Table - Product variants
Reference ; No. Teeth (Z) ; Pitch diameter Dp ; h ; D ; A ; H ; Panel thickness c
50002000024 ; 10 ; 8,00 ; 3,50 ; 14,95 ; 20,80 ; 8,75 ; 2,00
50002000068 ; 10 ; 8,00 ; 3,50 ; 14,95 ; 21,45 ; 8,10 ; 2,00
50002000025 ; 11 ; 6,60 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000069 ; 11 ; 6,60 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000023 ; 11 ; 8,80 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000067 ; 11 ; 8,80 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000026 ; 11 ; 8,80 ; 4,50 ; 14,95 ; 20,80 ; 9,75 ; 2,00
50002000070 ; 11 ; 8,80 ; 4,50 ; 14,95 ; 21,45 ; 9,10 ; 2,00
50002000027 ; 11 ; 8,80 ; 5,00 (3+2) ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000071 ; 11 ; 8,80 ; 5,00 (3+2) ; 14,95 ; 21,45 ; 9,60 ; 2,00
50002000028 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 20,80 ; 8,75 ; 2,00
50002000072 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 21,45 ; 8,10 ; 2,00
50002000029 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000073 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000030 ; 13 ; 10,40 ; 5,00 ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000074 ; 13 ; 10,40 ; 5,00 ; 14,95 ; 21,45 ; 9,60 ; 2,00
50002000031 ; 14 ; 7,00 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000075 ; 14 ; 7,00 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000032 ; 16 ; 12,80 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000076 ; 16 ; 12,80 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000033 ; 16 ; 12,80 ; 5,00 ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000077 ; 16 ; 12,80 ; 5,00 ; 14,95 ; 21,45 ; 9,60 ; 2,00
Notes
Measures expressed in: Millimeters
RoHS: Compliant
Video: available for this product
Drawing PDF: download link shown on page (no direct PDF URL present in source)
Features / technical specifications
- Product type: Rotary damper
- Manufacturer / Brand: ISC Plastic Parts
- Available references (examples): see table above (multiple variants with differing teeth, pitch diameter and heights)
- No. Teeth (Z): ranges from 10 up to 16 depending on reference
- Pitch diameter (Dp): values shown in table (e.g. 6,60 ; 8,00 ; 8,80 ; 9,60 ; 10,40 ; 12,80)
- Panel thickness (c): 2,00 mm (for all listed variants)
- UL94: not specified
- IP rating: not specified
