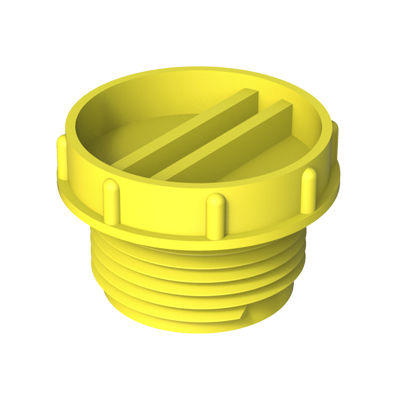

円筒栓 PTG

ねじ式低密度ポリエチレン（PEBD）保護用

製品説明
本ねじプラグは、表面処理工程や輸送時における油圧・空気圧機器の内部メネジを保護するために設計されています。メートルねじおよびGAS/BSPねじでの対応バリエーションを用意しています。

技術情報
図面（PDF）：利用可能
UL94：評価なし
IP：評価なし
RoHS：適合
寸法表示：ミリメートル
ビデオ：あり

対応リファレンス
リファレンス | 適合ねじ | D | H | T | ねじ (d1)
01500600314 | M12 x 1,50 | 21,00 | 9,00 | 5,00 | M
01500600315 | M14 x 1,50 | 21,00 | 9,00 | 5,00 | M
01500600316 | M16 x 1,50 | 23,00 | 10,00 | 6,00 | M
01500600317 | M18 x 1,50 | 23,00 | 10,00 | 6,00 | M
01500600318 | M20 x 1,50 | 28,00 | 12,00 | 6,00 | M
01500600319 | M22 x 1,50 | 28,00 | 12,00 | 6,00 | M
01500600320 | 1/8 in | 21,00 | 9,00 | 5,00 | GAS/BSP
01500600321 | 1/4 in | 21,00 | 9,00 | 5,00 | GAS/BSP
01500600322 | 3/8 in | 23,00 | 10,00 | 6,00 | GAS/BSP
01500600323 | 1/2 in | 28,00 | 12,00 | 6,00 | GAS/BSP

特長 / 技術仕様

• ファミリー: PTG
• 用途: 表面処理および輸送時の内部メネジ保護
• 適合性: RoHS適合
• 材料および可燃性（UL94）: 指定なし
• 防水・防塵等級（IP）: 指定なし
• 寸法単位: ミリメートル
• 対応ねじ種: メートルねじ（M12–M22）およびGAS/BSP（1/8 in–1/2 in）
• リファレンスと寸法: 上記リスト参照
