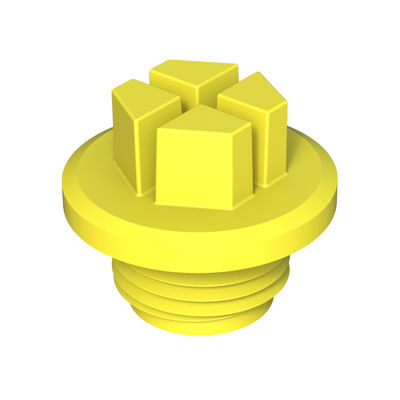

円筒栓 DT

ねじ式ポリエチレン保護用

製品概要
このねじ栓は、表面処理や仕上げ、輸送中における油圧および空気圧機器の内ねじ保護用に設計されています。メートルねじ、UN、UNFに対応。一部品番はOリング（シール）付きで供給されます。

技術情報
Drawing PDF: 利用可能（製品ページからダウンロード）。
UL94: -
IP: -
RoHS: 適合
寸法表示単位: ミリメートル
ビデオ: 利用可能

型番一覧（表）
Reference | Suitable for | D | H1 | H2 | L | SW | Thread Type
01500740455 | M10 x 1 | 15,40 | 8,00 | 7,00 | 15,00 | 7 | M
01500740456 | M12 x 1,5 | 18,50 | 9,00 | 7,00 | 16,00 | 10 | M
01500740457 | M14 x 1,5 | 20,30 | 9,00 | 8,00 | 17,00 | 10 | M
01500740458 | M16 x 1,5 | 23,60 | 10,00 | 10,00 | 20,00 | 13 | M
01500740459 | M18 x 1,5 | 25,50 | 11,00 | 9,60 | 20,60 | 13 | M
01500740460 | M22 x 1,5 | 28,40 | 12,20 | 9,50 | 21,70 | 15 | M
01500740461 | M27 x 2 | 33,40 | 15,00 | 10,00 | 25,00 | 19 | M
01500740462 | M30 x 2 | 35,90 | 10,00 | 10,00 | 20,00 | 24 | M
01500740463 | M33 x 2 | 42,50 | 15,00 | 10,00 | 25,00 | 24 | M
01500740464 | M36 x 2 | 44,10 | 10,00 | 10,00 | 20,00 | 24 | M
01500740465 | M42 x 2 | 51,30 | 15,00 | 11,00 | 26,00 | 24 | M
01500740466 | M45 x 2 | 55,20 | 14,60 | 11,10 | 25,70 | 30 | M
01500740467 | M48 x 2 | 56,70 | 17,00 | 11,00 | 28,00 | 30 | M
01500740468 | M52 x 2 | 60,50 | 17,00 | 11,00 | 28,00 | 30 | M
01500740469 | 7/16 · 20 | 17,50 | 9,20 | 6,80 | 16,00 | 10 | UNF
01500740470 | 9/16 · 18 | 21,40 | 10,00 | 8,00 | 18,00 | 10 | UNF
01500740471 | 3/4 · 16 | 27,30 | 11,00 | 10,00 | 21,00 | 13 | UNF
01500740472 | 7/8 · 14 | 30,50 | 13,00 | 10,00 | 23,00 | 15 | UNF
01500740473 | 1 .1/16 · 12 | 38,20 | 15,00 | 10,00 | 25,00 | 19 | UNF
01500740474 | 1 .5/16 · 12 | 44,80 | 15,00 | 9,50 | 24,50 | 24 | UNF
01500740475 | 1 .5/8 · 16 | 56,00 | 15,00 | 11,00 | 26,00 | 30 | UNF
01500740476 | 1 .7/8 · 12 | 63,50 | 15,00 | 11,00 | 26,00 | 30 | UNF

特長 / 技術仕様

• シリーズ: DT
• 用途: 表面処理や輸送時の油圧・空圧機器の内ねじ保護
• 耐熱温度: 最大80°C
• RoHS: 適合
• 寸法表示単位: ミリメートル
• 対応ねじ種: メートルねじ (M)、UN、UNF
• 一部品番はOリング付き
• 製品説明動画および図面（PDF）あり（URLはここに含まれません）
