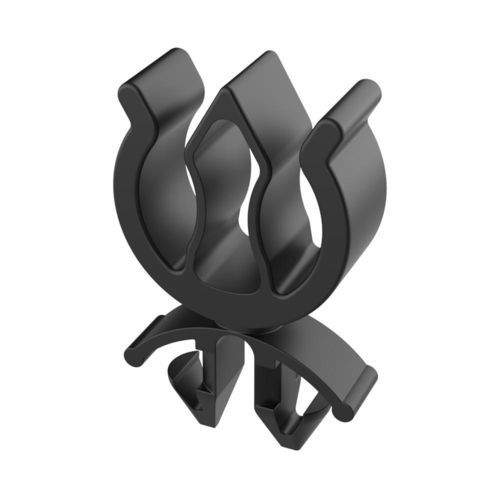

ナイロン製ケーブルクランプ SGB

UV対策丸い光起電用途用

製品説明
SGB の楕円穴用両方向ケーブルクリップは、太陽光パネルフレームや同様の金属パネルにおいて最大2本のケーブルを確実に保持します。非対称形状により楕円穴内での回転を防ぎ、安定した固定を実現します。直線配置および90°配置の両方に対応し、ケーブルを南北または東西方向に配線できます。取り付けは手動で行い、楕円穴に押し込み90°回転させることで摩擦嵌合による高い引抜き耐力を得られます。

主な特長

• ケーブル容量：各チャネル最大2本、Ø 5.8～8.0 mm
• 材質：黒、耐熱・耐UVナイロン
• 温度範囲：-20°C～85°C（動的）
• 取付方法：楕円穴へ手押し挿入、90°回転でロック
• 適合：RoHS 準拠
• ビデオ：利用可能

バリエーション

• 02012000415 — ケーブル範囲：5.8～8.0 mm；パネル穴：7.00 x 10.00 mm；パネル厚さ：1.40～4.40 mm；L：37.80 mm；B：9.60 mm；C：23.40 mm
• 02012000416 — ケーブル範囲：5.8～8.0 mm；パネル穴：7.00 x 12.00 mm；パネル厚さ：1.40～4.40 mm；L：37.80 mm；B：9.60 mm；C：23.40 mm
• 02012000417 — ケーブル範囲：5.8～8.0 mm；パネル穴：9.00 x 14.00 mm；パネル厚さ：1.40～3.70 mm；L：37.80 mm；B：9.60 mm；C：23.40 mm
• 02012000418 — ケーブル範囲：5.8～8.0 mm；パネル穴：8.50 x 16.00 mm；パネル厚さ：1.40～3.40 mm；L：37.80 mm；B：9.60 mm；C：23.40 mm

技術仕様

• ケーブル容量：各チャネル最大2本、Ø 5.8～8.0 mm
• 材質：黒、耐熱・耐UVナイロン
• 温度範囲：-20°C～85°C（動的）
• 取付方法：楕円穴に手押しで挿入し、90°回転で固定
• RoHS：適合
• UL94：未指定
• IP等級：未指定
• 寸法単位：ミリメートル
• 利用可能な型番：02012000415、02012000416、02012000417、02012000418
