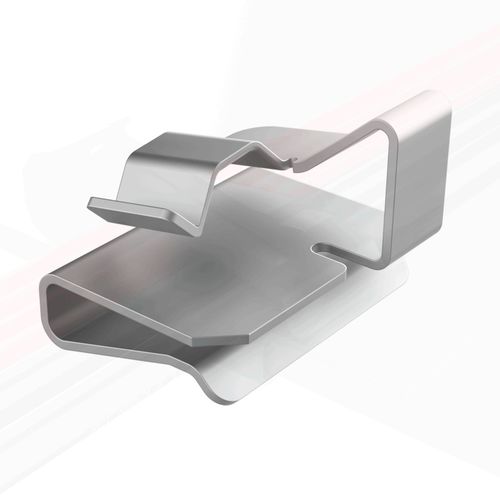

ステンレススチール製ケーブルクランプ SFJ

スナップロック耐腐食性光起電用途用

製品概要
SFJ 90° パネルエッジクリップは、太陽光モジュールのフレームに対して垂直に配置されたケーブルを保持・案内するために設計されており、フレームの短辺を通して隣接モジュールへ導くことができます。この配置により、太陽光発電設備における配線が整然とし、安全かつ効率的になります。

材料と構造

• バージョンにより AISI 304 ステンレスまたは熱処理された AISI 410 ステンレスで製造。
• 過酷な環境でも優れた機械的強度と耐食性を提供。
• ケーブル被覆を保護するための丸みを帯びたエッジ。
• 一部の品番には非常に狭いフレームエッジ（10 mm）用の短いロッキングタブが含まれます。
• 手押しで取り付け；ロッキングタブがしっかり固定；取り外しや再配置にはドライバーが必要。

利用可能な構成

• 1本用：AISI 304、単一導体用；c-UL-us 認証および DFARS 準拠。
• 2本用：AISI 304、同径の導体2本用；品番02012000316は短いロッキングタブを含む。c-UL-us および DFARS は表示されたモデルに適用。
• 4本用：熱処理された AISI 410、フレームに対して垂直に固定される4本の導体用。c-UL-us 認証および DFARS 準拠。

認証と適合性

• 表示されたモデルに対して c-UL-us 認証が利用可能。
• 表示されたモデルに対して DFARS 準拠。
• RoHS：適合。
• UL94：該当なし／未記載。
• IP：未記載。

リファレンス表
Reference | Cable range (d) | No. of cables | Panel thickness | C | B | H
02012000315 | 5,10 to 8,30 | 1 | 1,40 to 3,20 | 19,80 | 16,50 | 9,90
02012000316 | 5,10 to 8,40 | 2 | 0,80 to 2,50 | 25,10 | 12,70 | 9,90
02012000317 | 5,10 to 8,30 | 2 | 0,80 to 3,20 | 24,90 | 16,50 | 9,90
02012000318 | 5,10 to 7,60 | 4 | 1,40 to 3,20 | 39,90 | 21,00 | 9,10

追加情報
寸法の表記：ミリメートル。製品使用を示すビデオあり。

技術仕様

• モデル：SFJ
• 材料：AISI 304 または熱処理された AISI 410 ステンレス（バージョン依存）
• 利用可能な板厚：参照によって 0.508 mm または 0.635 mm
• 使用温度範囲：-40 °C ～ +300 °C
• 認定された最小使用寿命：20 年
• 取り付け：手押し取り付け；ロッキングタブで確実に固定；取り外し/再配置にはドライバーが必要
• ケーブル被覆の保護：丸みを帯びたエッジ
• 特長：一部の参照には非常に狭いフレームエッジ（10 mm）用の短いタブを含む
• 認証：c-UL-us（表示モデル）、DFARS（表示モデル）、RoHS 適合
• 単位 / 寸法：ミリメートル
