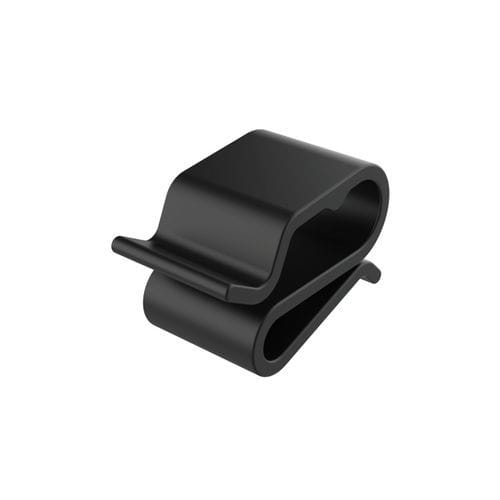

ポリアミド製ケーブルクランプ SFU

ナイロン製スナップ式UV対策

製品説明
当社のSFU ケーブルクリップは、1本または2本の太陽光（PV）ケーブルを確実に整理するために設計されています。ストレートスルーのダブルコンプレッション構造により、追加工具なしでケーブルをしっかり保持し、パネル端への迅速な取り付けが可能です。

用途と互換性
このクリップはPVソーラーパネルのエッジに差し込み、7×10 mm以上の楕円形配線用取付穴にロックします。寸法はミリメートル表記です。

材質とバリエーション

• 材質：UV対応ナイロン6/6（屋外F1等級）または高強度ナイロン12
• 容量：PVケーブル 1～2本
• 使用温度範囲（ナイロン6/6）：-40 ℃～105 ℃
• 使用温度範囲（ナイロン12）：-40 ℃～120 ℃

適合性および追加情報

• RoHS：適合
• UL94：表示なし
• IP：表示なし
• 図面PDF：あり（ページに図面リンク）
• ビデオ：製品を示すビデオあり

寸法と型番
型番：02012000375
ケーブル範囲 (d)：5.00～7.60 mm
パネル厚さ：1.30～3.10 mm
最小深さ (L)：18.30 mm
楕円穴最小深さ (l)：7.10 mm
パネル穴寸法：7.00 x 10.00 mm
D x B：23.10 x 12.70 mm
H：9.90 mm

技術仕様

• 型番：02012000375
• 容量：PVケーブル 1～2本
• 対応パネル穴：楕円 7×10 mm 以上
• 材質オプション：UV対応ナイロン6/6（屋外F1）またはナイロン12
• 使用温度範囲（ナイロン6/6）：-40 ℃～105 ℃
• 使用温度範囲（ナイロン12）：-40 ℃～120 ℃
• RoHS：はい
• 単位：ミリメートル
• 表の寸法 (D x B)：23.10 x 12.70 mm
• 記載のパネル穴寸法：7.00 x 10.00 mm
