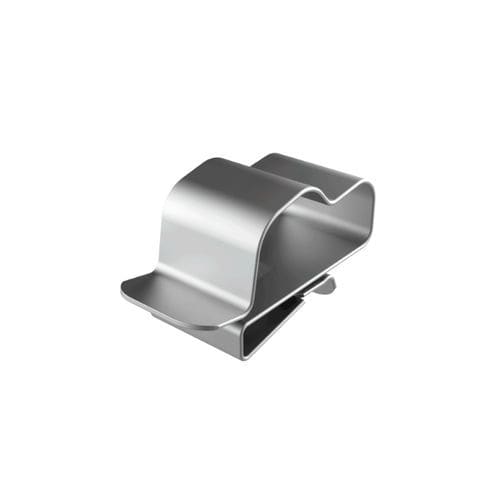

ステンレススチール製ケーブルクランプ SFB

スナップ式スナップロック耐腐食性

製品説明
SFB パネルエッジクリップは、構造プロファイルがない場合でもパネル端部で2本の異種ケーブルを固定・誘導するための部品です。熱処理済み AISI 410 ステンレス鋼製で、機械的強度と耐食性を備え、太陽光発電設備や産業用途に適しています。本体は2つの区別されたキャビティを備え、モジュール用ケーブルは最大 Ø7.6 mm、マイクロインバータ用ケーブルは Ø10.5–12 mm に対応します。手動押し込みで簡単に取り付けられ、ロッキングタブでしっかり固定されます。取り外しや位置変更はドライバーで行えます。タブのスロットには結束バンドやクランプを挿入して追加固定が可能です。エッジは丸められており、ケーブル被覆を損なわない設計です。

性能と認証
板厚：0.508 mm。保持力：最大 6.8 kg。最小認証耐用年数：20 年。使用温度範囲：-40 °C〜+300 °C。認証：c-UL-us。RoHS：適合。UL94：該当なし。IP：該当なし。寸法の単位：ミリメートル。

用途

• 太陽光モジュール
• 電気システムおよび制御盤
• 海洋設備
• 通信設備
• 産業機械

リファレンステーブル (mm)
品番 | 最大ケーブル範囲 (d1) | ケーブル範囲 (d2) | パネル厚さ
02012000303 | 7.60 | 10.50〜12.00 | 1.30〜3.00
02012000304 | 7.60 | 10.50〜12.00 | 3.00〜6.40

図面 / 動画
図面 PDF：ページ上で直接は入手できません。動画：製品と使用方法を示す動画あり。

仕様 / 技術仕様

• 型番：SFB
• ブランド：ISC Plastic Parts
• 材質：熱処理済み AISI 410 ステンレス鋼
• 板厚：0.508 mm
• 保持力：最大 6.8 kg
• 最小認証耐用年数：20 年
• 使用温度範囲：-40 °C〜+300 °C
• 認証：c-UL-us
• RoHS：適合
• キャビティ：2つの区別されたキャビティ（モジュールケーブル用 Ø7.6 mm、マイクロインバータケーブル用 Ø10.5–12 mm）
• 取付：手押しによる取り付け、ロッキングタブで固定；取り外し/再配置はドライバー
• 追加固定：タブのスロットに結束バンドやクランプを装着可能
• エッジデザイン：ケーブル被覆を傷めない丸みを帯びたエッジ
• 典型的な用途：太陽光発電、電気/制御盤、海洋、通信、産業機械
• 品番ごとのバリエーションとパネル厚範囲：上記の参照表を参照
