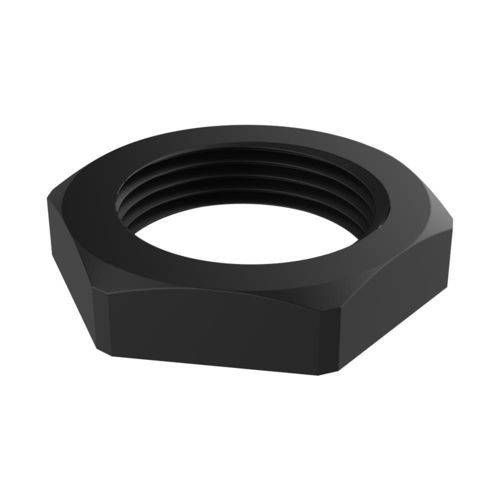

六角形ロックナット PRTUE

ポリカーボネート製ガラス繊維強化ポリアミド製ケーブルグランド用

製品概要
プラスチック製六角対辺ナット PRTUE（フランジ無し）は、パネルや筐体にねじ穴がない場合にケーブルグランドや付属品を確実に固定するために設計されており、機械的保持および振動耐性を提供します。

材料とバリエーション
ガラス繊維強化ポリアミド製。シリーズやねじ種によりPA6やポリカーボネート（PC）バージョンがあります。

ねじ種と適合性

• メートルねじ（EN 60423）
• PG（DIN 40430/46320）
• GAS（BSPP – ISO 228-1）
• NPT

色
標準色：RAL 7035（明灰色）、RAL 7001（灰色）、RAL 9005（黒）。オプション（在庫による）：RAL 9010（白）、RAL 3000（赤）。

使用温度と難燃性
温度範囲は材料/シリーズにより異なります：通常 -30°C〜+120°C または -20°C〜+90°C。PCでは -40°C〜+135°C まで。該当シリーズは UL94-HB を示します。

適合性とその他

• RoHS：製品ページに準拠情報を記載
• UL94：該当シリーズは HB 表示
• 寸法はミリメートル表記

技術表（参照 | ねじ | H (mm) | SW (mm) | 材料）
02001001520 | M10 | 5,00 | 14,00 | PA6GF25
01500800061 | M12 | 5,50 | 17,00 | PA6GF15
02001001521 | M12 | 5,00 | 17,00 | PA6GF30
02001001522 | M12 | 5,00 | 19,00 | PA6GF25
01500800062 | M16 | 5,50 | 22,00 | PA6GF15
02001001523 | M16 | 5,00 | 22,00 | PA6GF30
01500800063 | M20 | 5,80 | 24,00 | PA6GF15
02001001524 | M20 | 5,00 | 24,00 | PA6GF25
02001001525 | M20 | 6,00 | 26,00 | PA6GF30
01500800064 | M25 | 7,00 | 32,00 | PA6GF15
02001001526 | M25 | 6,00 | 30,00 | PA6GF25
02001001527 | M25 | 6,00 | 32,00 | PA6GF30
01500800065 | M32 | 7,00 | 41,00 | PA6GF15
02001001528 | M32 | 7,50 | 38,00 | PA6GF25
02001001529 | M32 | 7,00 | 41,00 | PA6GF30
01500800066 | M40 | 7,00 | 50,00 | PA6GF15
02001001530 | M40 | 7,00 | 50,00 | PA6GF30
02001001531 | M40 | 7,50 | 50,00 | PA6GF25
01500800067 | M50 | 8,50 | 60,00 | PA6GF15
02001001532 | M50 | 7,50 | 60,00 | PA6GF30
02001001533 | M50 | 9,00 | 60,00 | PA6GF25
01500800068 | M63 | 8,00 | 75,00 | PA6GF15
02001001534 | M63 | 7,50 | 75,00 | PA6GF30
02001001535 | M63 | 10,00 | 75,00 | PA6GF25
01500800051 | PG 7 | 5,00 | 19,00 | PA6GF15
02001001540 | PG 7 | 5,00 | 15,00 | PA6GF25
02001001541 | PG 7 | 5,00 | 19,00 | PA6GF30
01500800052 | PG 9 | 5,50 | 22,00 | PA6GF15
02001001542 | PG 9 | 5,00 | 19,00 | PA6GF25
02001001543 | PG 9 | 5,00 | 22,00 | PA6GF30
01500800053 | PG 11 | 6,00 | 24,00 | PA6GF15
02001001544 | PG 11 | 5,00 | 22,00 | PA6GF25
02001001545 | PG 11 | 5,00 | 24,00 | PA6GF30
01500800054 | PG 13,5 | 6,00 | 27,00 | PA6GF15
02001001546 | PG 13,5 | 5,00 | 24,00 | PA6GF25
02001001547 | PG 13,5 | 6,00 | 27,00 | PA6GF30
01500800055 | PG 16 | 6,50 | 30,00 | PA6GF15
02001001548 | PG 16 | 6,00 | 27,00 | PA6GF25
02001001549 | PG 16 | 6,00 | 30,00 | PA6GF30
01500800056 | PG 21 | 7,00 | 36,00 | PA6GF15
02001001550 | PG 21 | 6,50 | 32,00 | PA6GF25
02001001551 | PG 21 | 7,00 | 36,00 | PA6GF30
01500800057 | PG 29 | 7,50 | 46,00 | PA6GF15
02001001552 | PG 29 | 7,50 | 41,00 | PA6GF25
02001001553 | PG 29 | 7,00 | 46,00 | PA6GF30
01500800058 | PG 36 | 8,00 | 60,00 | PA6GF15
02001001554 | PG 36 | 7,50 | 60,00 | PA6GF30
01500800059 | PG 42 | 8,00 | 65,00 | PA6GF15
01500800060 | PG 48 | 8,00 | 70,00 | PA6GF15
02001001560 | GAS 1/4" | 5,00 | 19,00 | PA6
02001001562 | GAS 3/8" | 6,00 | 23,00 | PA6
02001001561 | GAS 3/8" | 5,00 | 19,00 | PC
02001001564 | GAS 1/2" | 6,00 | 27,00 | PA6
02001001563 | GAS 1/2" | 5,00 | 24,00 | PC
02001001566 | GAS 5/8" | 6,00 | 30,00 | PA6
02001001565 | GAS 5/8" | 6,00 | 27,00 | PC
02001001568 | GAS 3/4" | 7,00 | 34,00 | PA6
02001001567 | GAS 3/4" | 6,50 | 32,00 | PC
02001001570 | GAS 1" | 7,00 | 40,00 | PA6
02001001569 | GAS 1" | 7,50 | 38,00 | PC
02001001571 | GAS 1 1/4" | 8,50 | 55,00 | PC
02001001572 | GAS 1 1/2" | 8,50 | 55,00 | PC
02001001573 | GAS 2" | 9,00 | 70,00 | PC
02001001580 | NPT 1/4" | 5,00 | 19,00 | PA6
02001001581 | NPT 3/8" | 5,00 | 22,00 | PA6GF25
02001001582 | NPT 3/8" | 6,00 | 23,00 | PA6
02001001583 | NPT 1/2" | 6,00 | 27,00 | PA6
02001001584 | NPT 5/8" | 6,00 | 30,00 | PA6
02001001585 | NPT 3/4" | 7,00 | 34,00 | PA6
02001001586 | NPT 3/4" | 6,50 | 36,00 | PA6GF25
02001001587 | NPT 1" | 7,00 | 40,00 | PA6
02001001588 | NPT 1" | 7,50 | 41,00 | PA6GF25

技術仕様

• 型番：PRTUE
• 種別：フランジ無し六角対辺ナット（プラスチック）
• 用途：ねじのないパネルや筐体へのケーブルグランドや付属品の固定
• 材料：PA6GF、PA6、PC（参照により異なる）
• 対応ねじ：メートル、PG、GAS（BSPP ISO 228-1）、NPT
• 寸法：ミリメートル
