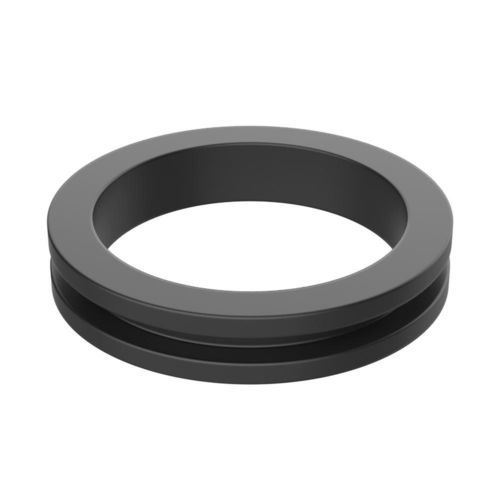

ゴム製ケーブル用グロメット HYPAA

PVCリノリウム製ゴム

説明
オープングロメット HYPAA（割れ/オープンタイプ）は、金属パネルを貫通するケーブルや配線を案内・保護する部品です。スナップイン（差し込み）式での取り付けが可能で、パネル穴径やパネル厚に合わせて複数の材質・サイズから選択できます。

適合性と資料
図面PDF：利用可能
UL94：HB
IP：指定なし
RoHS：適合
寸法の単位：ミリメートル
メディア：製品レンダリング、2D図面、製品動画あり

利用可能な型番（表）
型番 | パネル穴 | パネル厚 | d | H | D | 材料
02001000449 | 19,00 | 1,60 | 16,00 | 6,40 | 24,00 | PVC
01012000079 | 4,30 | 1,50 | 2,50 | 6,00 | 7,50 | NR
01012000001 | 4,80 | 1,60 | 3,20 | 6,40 | 8,00 | PVC
02001000007 | 5,00 | 1,00 | 3,00 | 5,50 | 10,00 | CR
02001000951 | 6,00 | 1,00 | 4,00 | 5,00 | 9,00 | EPDM
01012000002 | 6,00 | 1,50 | 3,00 | 5,50 | 10,00 | PVC
02001000182 | 6,00 | 1,50 | 3,50 | 5,50 | 10,00 | PVC
02001000952 | 6,00 | 1,50 | 3,50 | 5,50 | 10,00 | TPE
01012000003 | 6,50 | 2,00 | 2,00 | 6,00 | 11,00 | CR
02001000953 | 6,00 | 1,50 | 4,00 | 5,50 | 10,20 | TPE

技術仕様

• シリーズ/型番：HYPAA
• ブランド：ISC Plastic Parts
• タイプ：オープングロメット（割れ／オープンタイプ）金属パネル用
• 用途：パネル穴を通すケーブル／配線の保護・配線案内
• 取り付け：スナップイン式、迅速かつ簡単
• 利用可能な材質（型番により）：PVC、NR、CR、EPDM、TPE、SBR
• 表示寸法：パネル穴、パネル厚、d、H、D（mm）
• 規格・適合：UL94 HB、RoHS適合
• IP等級：指定なし
• 資料：2D図面（PDF）、製品レンダリング、動画あり
