PA6ケーブルグランド PRPRA

IP66IP68UV耐性

概要

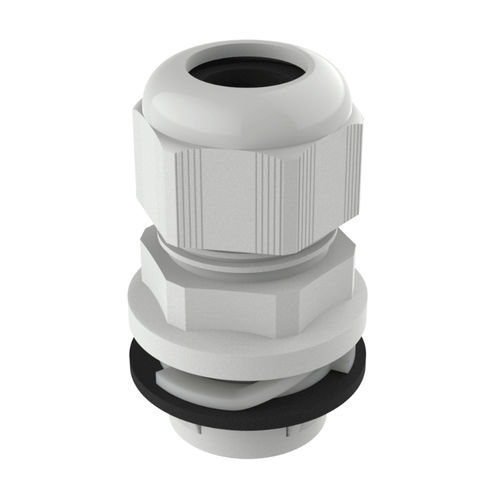

PRPRA は軽い圧力で取り付けるはめ込み式ケーブルグランドで、ナットやねじ穴を必要とせず、標準的なケーブルグランドと比較して組立時間を短縮します。

材料とシール
本体はポリアミド 6 (PA6) 製です。シール用 Oリングはクロロプレン (CR) 製で、耐紫外線性を有します。

性能
密閉性: IP66 / IP68、Type 4X (UL 50E)。

取付
パネル開口径: 12〜40 mm。パネル厚さ対応: 0,50〜4,00 mm。機種によりメートルねじまたは PG ねじを選択可能です。

使用温度範囲
連続: -20 °C〜+100 °C。短時間: -30 °C〜+150 °C。

規格
VDE、UL、CSA、DNV に準拠。UL94 V2。

標準色

• ライトグレー RAL 7035
• ダークグレー RAL 7001
• ブラック RAL 9005

別注（最小発注数量）: ブルー RAL 5015、ホワイト RAL 9003、レッド RAL 3020。

アクセサリ

• MHPRP 取り外し工具: PRPRA および互換性のあるはめ込み式グランドの分解用特殊工具。梱包に同梱、または別売。後方アクセスが制限される箇所での取り外しを想定。
• DTPB プラグ: 低密度ポリエチレン (LDPE) 製の押し込み式一時シールプラグ。取扱温度: -40 °C〜+60 °C。ダイアフラム型グランドと組み合わせると、キャップの締め付けでプラグが圧縮されシール性が向上します。D1 はグランドがサポートする最大ケーブル径に近い値を選択してください。

ダウンロード / メディア
2D 図面 PDF 利用可能。UL94: V2。IP 等級: 68。RoHS: 適合。寸法はミリメートル表記。PRPRA のデモ動画あり。

技術表
ヘッダー: Reference | Hole size | Max. panel thickness | Cable range (d) | L | D | L1 | D1 | SW
02001002026 | 12,20 to 12,40 | 0,50 to 4,00 | 2,00 to 6,50 | 38,10 | 20,90 | 9,00 | 11,90 | 15
02001002027 | 12,20 to 12,40 | 0,50 to 4,00 | 3,00 to 6,50 | 38,10 | 20,90 | 9,00 | 11,90 | 15
02001002028 | 16,20 to 16,40 | 0,50 to 4,00 | 3,00 to 6,50 | 39,10 | 23,90 | 9,20 | 15,00 | 19
02001002029 | 16,20 to 16,40 | 0,50 to 4,00 | 4,00 to 8,00 | 39,10 | 23,90 | 9,20 | 15,00 | 19
02001002030 | 16,20 to 16,40 | 0,50 to 4,00 | 3,00 to 10,00 | 44,50 | 26,50 | 9,00 | 15,90 | 22
02001002031 | 16,20 to 16,40 | 0,50 to 4,00 | 5,00 to 10,00 | 44,50 | 26,50 | 9,00 | 15,90 | 22
02001002032 | 20,20 to 20,40 | 0,50 to 4,00 | 3,00 to 13,00 | 43,50 | 30,30 | 9,00 | 19,90 | 25
02001002033 | 20,20 to 20,40 | 0,50 to 4,00 | 5,00 to 12,00 | 43,50 | 30,30 | 9,00 | 19,90 | 24
02001002034 | 20,20 to 20,40 | 0,50 to 4,00 | 6,00 to 12,00 | 43,50 | 30,30 | 9,00 | 19,90 | 24
02001002035 | 20,20 to 20,40 | 0,50 to 4,00 | 7,00 to 13,00 | 43,50 | 30,30 | 9,00 | 19,90 | 25
02001002036 | 25,20 to 25,40 | 0,50 to 4,00 | 8,00 to 17,00 | 45,50 | 36,30 | 9,00 | 24,90 | 29
02001002037 | 25,20 to 25,40 | 0,50 to 4,00 | 11,00 to 17,00 | 45,50 | 36,30 | 9,00 | 24,90 | 29
02001002038 | 32,20 to 32,40 | 0,50 to 4,00 | 11,00 to 21,00 | 51,50 | 43,20 | 9,00 | 31,90 | 36
02001002039 | 32,20 to 32,40 | 0,50 to 4,00 | 15,00 to 21,00 | 51,50 | 43,20 | 9,00 | 31,90 | 36
02001002040 | 40,20 to 40,40 | 0,50 to 4,00 | 16,00 to 28,00 | 58,00 | 55,20 | 13,20 | 39,90 | 46
02001002041 | 40,20 to 40,40 | 0,50 to 4,00 | 19,00 to 28,00 | 58,00 | 55,20 | 13,20 | 39,90 | 46

注意
分解には MHPRP 工具が必要です。一時的なシーリングは DTPB プラグで行えます。ビデオと 2D 図面が利用可能です。表の寸法はミリメートル表記です。

技術仕様

• 型番: PRPRA
• 材質: ポリアミド 6 (PA6)
• Oリング材質: クロロプレン (CR)
• 保護等級: IP66 / IP68; Type 4X (UL 50E)
• パネル開口範囲: 12 mm〜40 mm（参照による）
• 対応パネル厚: 0,50 mm〜4,00 mm
• ケーブル範囲（例）: 2,00 mm〜28,00 mm（参照による）
• 温度: 連続 -20 °C〜+100 °C、短期 -30 °C〜+150 °C
• 規格: VDE、UL、CSA、DNV; UL94 V2
• 分解: MHPRP 工具が必要（梱包内/別売）
• 一時シール用: DTPB プラグ (LDPE)、使用温度 -40 °C〜+60 °C、押し込み式
• ねじ種類: メトリックまたは PG（参照による）
• 色: RAL 7035、RAL 7001、RAL 9005（その他は要問合せ）
• 単位: ミリメートル
