絶縁ブッシュ MP

スナップインポリアミド製ナイロン製

説明

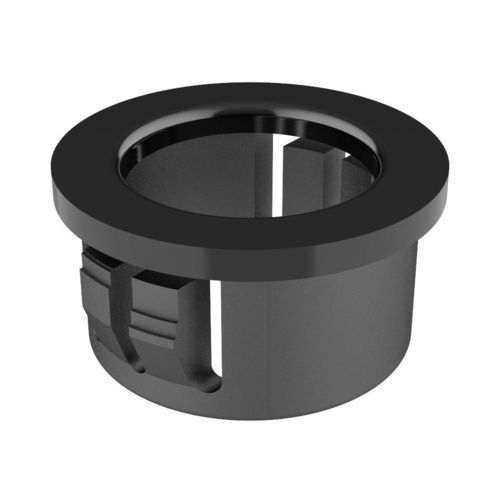

MP 絶縁ブッシングは、粗い、鋭い、またはギザギザのあるパネル開口を、ケーブル、配管、ホース、ロープ、または公共配線を保護するための滑らかで絶縁された開口部に変換します。産業用途の絶縁および機械的保護向けに設計されています。

機能とバリエーション
これらのスナップインリングは、指先の圧力で嵌合する柔軟なロッキングタブを備え、パネルの最大厚さに適合して固定されます。2つのバージョンがあります：

• タイプ1：両側にダブルタブ
• タイプ2：両側にシングルタブ

性能と寸法
ファミリーの耐戻り力（キックバック抵抗）：15.8 kg。パネル開口径はφ4.7 mm～152.4 mmまでの複数サイズを用意しています。参照と寸法の完全な対応表は技術表を参照してください。

材料と仕上げ
材料：ナイロン（PA66）。標準色：黒／白。その他の色は最小発注数量条件により対応可能（商談条件はここでは記載していません）。

適合性と規格
一部の品番はUL要件に適合し、該当する場合はCSA認証を取得しています。ファミリーのUL94難燃等級：V2。RoHS準拠。IP等級：ファミリーとしては指定なし。

図面・資料・メディア
2D図面（PDF）あり。MPファミリーのデモ動画あり。寸法はミリメートルで表記されています。

参照表（抜粋／寸法表）
参照 ; 開口 (A) ; 最大パネル厚 (G) ; C ; B ; L ; H ; タイプ
02010000001 ; 4.70 ; 1.60 ; 3.20 ; 6.40 ; 6.00 ; 1.20 ; 2
00101000001 ; 4.80 ; 1.60 ; 3.20 ; 6.40 ; 6.00 ; 1.60 ; 2
02010000002 ; 5.50 ; 1.60 ; 3.20 ; 7.10 ; 6.00 ; 1.60 ; 2
02010000003 ; 6.40 ; 1.00 ; 3.20 ; 7.90 ; 7.90 ; 1.60 ; 2
02010000004 ; 6.40 ; 1.60 ; 3.60 ; 7.90 ; 7.90 ; 1.60 ; 2

技術仕様

• ファミリー / 型式：MP
• 機能：粗い／ギザギザのパネル開口を保護・絶縁するブッシング
• 材料：ナイロン（PA66）
• 標準色：黒、白（その他の色は要問合せ／最小発注）
• 取付方法：スナップイン（柔軟なロッキングタブ）
• バージョン：タイプ1（両側ダブルタブ）、タイプ2（両側シングルタブ）
• 耐戻り力（ファミリー）：15.8 kg
• 適用孔径範囲：4.7 mm～152.4 mm
• UL94 難燃等級（ファミリー）：V2
• 認証：一部品番はULおよびCSA認証あり
• RoHS：準拠
• 寸法単位：ミリメートル
• ドキュメント：2D図面（PDF）および製品動画あり
